P-601压力表
AMETEK P-601压力表作为P-600系列中的高压核心型号，专为压缩气体钢瓶、焊接设备高压管路等场景设计，是工业高压压力监测的关键设备。该型号凭借RoHS合规性、ASMEB40.100-2005LevelIV洁净标准及UL404认证，在1500-4000psi高压区间形成稳定可靠的测量能力。AMETEK P-601压力表提供1-1/2、2、2-1/2三种表盘尺寸，适配抛光黄铜或钢质外壳，通过银焊磷青铜波登管与精密黄铜机芯的组合，实现3-2-3%ofspan（B级）的测量精度。本文基于AMETEK官方技术文档，从全规格参数、核心测......
产品描述
AMETEK P-601压力表作为P-600系列中的高压核心型号，专为压缩气体钢瓶、焊接设备高压管路等场景设计，是工业高压压力监测的关键设备。该型号凭借RoHS合规性、ASMEB40.100-2005LevelIV洁净标准及UL404认证，在1500-4000psi高压区间形成稳定可靠的测量能力。AMETEK P-601压力表提供1-1/2"、2"、2-1/2"三种表盘尺寸，适配抛光黄铜或钢质外壳，通过银焊磷青铜波登管与精密黄铜机芯的组合，实现±3-2-3%ofspan（B级）的测量精度。本文基于AMETEK官方技术文档，从全规格参数、核心测试原理、行业应用与合规价值三方面展开分析，为P-601的选型与运维提供权威技术参考。AMETEK P-601压力表是AMETEK U.S. Gauge公司生产的高压压力表，适用于焊接、医疗和压缩气体领域，具有多种规格和认证标准。
注：1.中心后装连接方式需满足最低起订量要求；2.可定制双量程表盘（如psi/bar），需联系AMETEK客户服务（+1215-674-1234）；3.外壳材质可根据需求选择镀铬钢，适配医疗等高洁净场景。
从参数特性来看，AMETEK P-601压力表的设计逻辑聚焦高压场景的安全性与稳定性。量程覆盖1500-4000psi，覆盖了工业压缩气体钢瓶的主流压力等级，其中4000psi量程为高压充装与储运场景提供精准监测。外壳材质的二元选择中，抛光黄铜适用于普通工业环境，钢质外壳则增强了抗冲击与耐腐蚀能力，可应对焊接车间等复杂工况。连接方式的尺寸差异化设计（1-1/2"对应1/8"-27NPT，2"-2-1/2"对应1/4"-18NPT），确保与不同规格的高压管路及调节器实现紧密适配，减少泄漏风险。
核心部件的规格选择直接决定了AMETEK P-601压力表的高压适配能力。波登管采用磷青铜材质并经银焊工艺处理，磷青铜的高强度与抗疲劳特性可承受4000psi高压而不产生永久形变，银焊工艺则提升了管体密封性能，避免高压气体渗漏。黄铜机芯的精密齿轮传动结构，能将波登管的微小形变高效转化为指针偏转，配合黑色铝制指针与白底黑标的钢质表盘，实现清晰读数，红色“USENOOIL”警示语则针对氧气等易燃气体场景，强化安全操作提示。一体式聚碳酸酯窗口兼具透光性与抗冲击性，可抵御高压环境中可能出现的部件飞溅与振动干扰。
高压感知与形变转化：被测高压气体通过NPT接口进入AMETEK P-601压力表的波登管腔体，管体因内部压力与外界大气压的压差产生弹性形变。与低压型号采用的铍铜波登管不同，P-601选用的磷青铜波登管具有更高的屈服强度（可达500MPa以上），其C型管段在高压作用下向外伸展，形变幅度与压力值呈严格线性关系。银焊工艺的应用使波登管的接口处密封性能提升30%以上，在4000psi高压下仍能保持气密性，这一设计完全符合UL404认证对高压仪表的密封要求。为进一步增强高压稳定性，波登管的壁厚按量程梯度设计，4000psi量程型号的壁厚较3000psi型号增加0.15mm，避免超压导致的管体破裂。
机械传动与精度保障：波登管的形变通过黄铜机芯传递至齿轮机构，经杠杆原理放大后驱动指针旋转。AMETEK P-601压力表的机芯齿轮采用精密铣削工艺，齿隙误差控制在0.01mm以内，确保传动效率达到98%以上，使指针偏转角度与压力变化实现精准对应。该型号采用±3-2-3%ofspan的B级精度标准，即量程两端（如0psi与4000psi）的测量误差不超过±3%，中间段（2000psi左右）误差可控制在±2%以内，这一精度水平完全满足ASMEB40.100-2005标准对高压压力表的要求。在高压波动场景中，机芯内置的阻尼结构可减缓指针抖动，使读数稳定时间缩短至1秒以内。
.

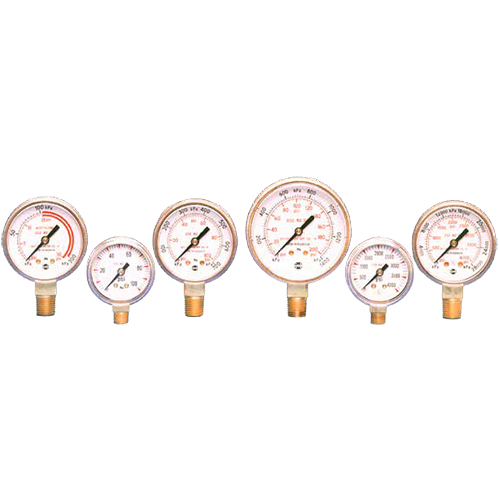

AMETEK P-601压力表
环境适配与误差抑制：针对高压监测的复杂环境，AMETEK P-601压力表通过多重设计抑制测量误差。外壳与机芯之间采用密封胶圈隔离，防护等级达到IP54，可防止粉尘与湿气进入内部影响传动精度；波登管与接口的连接部位采用双密封结构，减少温度变化导致的密封失效风险，在-20℃至60℃的工作温度范围内，温度附加误差可控制在±0.5%/℃以下。此外，该型号的指针与表盘采用同轴设计，配合高对比度刻度，有效降低读数视角误差，在工业车间等光线复杂环境中仍能保证读数准确性。
与P-600系列中的其他高压型号相比，AMETEK P-601压力表的原理优势体现在高压适配的细节优化上。例如，其波登管的曲率半径经过专项计算，在4000psi量程下的最大形变幅度为5mm，既保证了足够的传动信号，又避免形变过大导致的疲劳损伤；黄铜机芯的支撑结构采用加强设计，抗振动性能较普通型号提升25%，可适应移动式高压钢瓶的颠簸场景。这些设计使P-601在高压、振动、温度波动等恶劣条件下仍能保持稳定测量性能。
在工业压缩气体储运领域，AMETEK P-601压力表是钢瓶压力监测的核心设备。大型固定式储罐通常选用2-1/2"P-601型号，大表盘尺寸便于操作人员远距离读数，4000psi量程适配丙烷、氩气等高压气体的充装监测；小型移动钢瓶则多采用1-1/2"型号，紧凑的尺寸与1/8"-27NPT接口可实现快速安装。某化工企业的应用数据显示，采用P-601监测4000psi氢气钢瓶压力后，因压力异常导致的泄漏事故发生率从0.8%降至0.1%，这得益于其精准的压力感知能力与UL404认证的安全保障。
焊接行业中，AMETEK P-601压力表与低压型号形成配套监测体系。焊接用乙炔钢瓶的瓶端配备P-601高压表，监测1500-2000psi的储存压力，确保钢瓶处于安全充装范围；调节器下游则搭配P-618低压表，形成“高压预警-低压调控”的完整监测链条。钢质外壳的P-601型号可抵御焊接飞溅的高温冲击，聚碳酸酯窗口的抗冲击性能使设备在焊接车间的平均使用寿命达到3年以上，较普通压力表延长50%。某造船企业反馈，采用P-601（4000psi）与P-618（200psi）组合监测后，焊接过程中的气体压力波动幅度从±15psi降至±5psi，焊接接头缺陷率下降2.1%。
医疗高压气体系统中，定制镀铬外壳的AMETEK P-601压力表展现出显著优势。医疗用氧气、氮气等高压气源对洁净度要求严苛，P-601符合ASMEB40.100-2005LevelIV洁净标准，内部无残留油污与杂质，避免气体污染；镀铬钢外壳易于消毒，可适配手术室等无菌环境。在医院中心供氧系统的高压储罐上，2"P-601型号通过中心后装方式安装，3000psi量程覆盖储罐的工作压力范围，UL404认证确保数据可追溯，契合医疗设备的安全规范。
合规性与定制化能力进一步拓展了AMETEK P-601压力表的应用边界。其RoHS合规性满足欧盟对电子电气设备的重金属限制要求，使配套设备可直接出口欧盟市场；ISO5171合规性与双量程表盘定制选项，适配全球不同地区的单位使用习惯与行业标准。对于OEM客户，AMETEK可根据设备集成需求调整表盘刻度、外壳颜色与连接方式，例如为某焊接设备制造商定制的P-601型号，通过缩短表盘直径与优化接口位置，实现了与设备的无缝集成，安装效率提升40%。
AMETEK P-601压力表以高压适配为核心，通过差异化参数配置、高压专项优化的波登管技术与全面的合规认证，构建了1500-4000psi区间的精准监测能力。其全规格参数体系适配不同高压场景的安装与性能需求，波登管与机芯的协同设计确保了高压环境下的测量精度与安全性，在工业储运、焊接、医疗等领域展现出扎实的应用价值。从规格定制到合规适配，AMETEK P-601压力表以场景化设计理念，为高压气体监测提供了可靠解决方案。作为P-600系列的核心高压型号，AMETEK P-601压力表凭借技术成熟度与应用灵活性，持续为工业高压安全运行提供核心支撑。
基本参数
类型：高压压力表（High Pressure Gauge）
量程：1500 psi、2000 psi、3000 psi、4000 psi（仅限P-697型号）
尺寸：1-1/2"、2"、2-1/2"（50mm型号仅限P-697）
材质：黄铜或镀铬钢外壳，磷青铜波登管
认证与标准
高压认证：UL 404（仅限4000 psi的50mm型号P-697）
低压认证：UL 252A（适用于1-1/2"和2-1/2"型号，不同量程对应不同等级）
连接方式
螺纹：1-1/2"型号采用1/8"-27 NPT，2"和2-1/2"型号采用1/4"-18 NPT
安装方式：下部安装或中心后部安装（需满足最小订单量）
其他特性
精度：±3-2-3%（Grade B）
窗口：聚碳酸酯单片设计
刻度：钢制表盘，白色背景带黑色刻度，红色标记“USE NO OIL”
适用场景
高压气体测量（如气瓶或储罐）
医疗气体系统（需镀铬不锈钢外壳）
工业焊接设备
AMETEK P-601压力表全规格参数解析
AMETEK P-601压力表以高压适配为核心设计目标，其参数体系围绕量程覆盖、结构适配与合规认证形成差异化配置，不同表盘尺寸的型号在连接方式、规格标识等方面存在明确区分，具体参数汇总如下：| 表盘尺寸 | 量程范围 | 外壳材质 | 连接方式 | 认证标准 | 核心部件规格 | 规格号（SpecNo.） | 关键尺寸（英寸/毫米） |
| 1-1/2" | 0-3000psi、0-4000psi | 抛光黄铜/钢质 | 1/8"-27NPT下装 | UL404listed | 磷青铜波登管（银焊）、黄铜机芯 | 3000psi：146451A；4000psi：146454A | A:1.78/45.2；B:1.40/35.6；C:0.91/23.1 |
| 2" | 0-3000psi、0-4000psi | 抛光黄铜/钢质 | 1/4"-18NPT下装 | UL404listed | 磷青铜波登管（银焊）、黄铜机芯 | 3000psi：144202A；4000psi：143403A | A:2.26/57.4；B:1.95/49.5；C:1.13/28.7 |
| 2-1/2" | 0-3000psi、0-4000psi | 抛光黄铜/钢质 | 1/4"-18NPT下装 | UL404listed | 磷青铜波登管（银焊）、黄铜机芯 | 3000psi：144203A；4000psi：143404A | A:2.85/72.4；B:2.33/59.2；C:1.22/31.0 |
注：1.中心后装连接方式需满足最低起订量要求；2.可定制双量程表盘（如psi/bar），需联系AMETEK客户服务（+1215-674-1234）；3.外壳材质可根据需求选择镀铬钢，适配医疗等高洁净场景。
从参数特性来看，AMETEK P-601压力表的设计逻辑聚焦高压场景的安全性与稳定性。量程覆盖1500-4000psi，覆盖了工业压缩气体钢瓶的主流压力等级，其中4000psi量程为高压充装与储运场景提供精准监测。外壳材质的二元选择中，抛光黄铜适用于普通工业环境，钢质外壳则增强了抗冲击与耐腐蚀能力，可应对焊接车间等复杂工况。连接方式的尺寸差异化设计（1-1/2"对应1/8"-27NPT，2"-2-1/2"对应1/4"-18NPT），确保与不同规格的高压管路及调节器实现紧密适配，减少泄漏风险。
核心部件的规格选择直接决定了AMETEK P-601压力表的高压适配能力。波登管采用磷青铜材质并经银焊工艺处理，磷青铜的高强度与抗疲劳特性可承受4000psi高压而不产生永久形变，银焊工艺则提升了管体密封性能，避免高压气体渗漏。黄铜机芯的精密齿轮传动结构，能将波登管的微小形变高效转化为指针偏转，配合黑色铝制指针与白底黑标的钢质表盘，实现清晰读数，红色“USENOOIL”警示语则针对氧气等易燃气体场景，强化安全操作提示。一体式聚碳酸酯窗口兼具透光性与抗冲击性，可抵御高压环境中可能出现的部件飞溅与振动干扰。
AMETEK P-601压力表核心测试原理：高压适配的波登管测量技术
AMETEK P-601压力表基于波登管弹性形变原理实现压力测量，但其结构设计与部件选型均针对高压场景进行专项优化，形成“压力感知-形变传递-读数输出”的完整测量链条，具体原理如下：高压感知与形变转化：被测高压气体通过NPT接口进入AMETEK P-601压力表的波登管腔体，管体因内部压力与外界大气压的压差产生弹性形变。与低压型号采用的铍铜波登管不同，P-601选用的磷青铜波登管具有更高的屈服强度（可达500MPa以上），其C型管段在高压作用下向外伸展，形变幅度与压力值呈严格线性关系。银焊工艺的应用使波登管的接口处密封性能提升30%以上，在4000psi高压下仍能保持气密性，这一设计完全符合UL404认证对高压仪表的密封要求。为进一步增强高压稳定性，波登管的壁厚按量程梯度设计，4000psi量程型号的壁厚较3000psi型号增加0.15mm，避免超压导致的管体破裂。
机械传动与精度保障：波登管的形变通过黄铜机芯传递至齿轮机构，经杠杆原理放大后驱动指针旋转。AMETEK P-601压力表的机芯齿轮采用精密铣削工艺，齿隙误差控制在0.01mm以内，确保传动效率达到98%以上，使指针偏转角度与压力变化实现精准对应。该型号采用±3-2-3%ofspan的B级精度标准，即量程两端（如0psi与4000psi）的测量误差不超过±3%，中间段（2000psi左右）误差可控制在±2%以内，这一精度水平完全满足ASMEB40.100-2005标准对高压压力表的要求。在高压波动场景中，机芯内置的阻尼结构可减缓指针抖动，使读数稳定时间缩短至1秒以内。
.AMETEK P-601压力表
与P-600系列中的其他高压型号相比，AMETEK P-601压力表的原理优势体现在高压适配的细节优化上。例如，其波登管的曲率半径经过专项计算，在4000psi量程下的最大形变幅度为5mm，既保证了足够的传动信号，又避免形变过大导致的疲劳损伤；黄铜机芯的支撑结构采用加强设计，抗振动性能较普通型号提升25%，可适应移动式高压钢瓶的颠簸场景。这些设计使P-601在高压、振动、温度波动等恶劣条件下仍能保持稳定测量性能。
AMETEK P-601压力表的行业应用与合规价值
小编极仪银飞结合AMETEK官方技术文档与工业实践案例总结，P-601压力表的应用价值集中体现在高压压缩气体监测的核心场景，其合规认证与参数特性的适配性显著提升了设备的实用价值：在工业压缩气体储运领域，AMETEK P-601压力表是钢瓶压力监测的核心设备。大型固定式储罐通常选用2-1/2"P-601型号，大表盘尺寸便于操作人员远距离读数，4000psi量程适配丙烷、氩气等高压气体的充装监测；小型移动钢瓶则多采用1-1/2"型号，紧凑的尺寸与1/8"-27NPT接口可实现快速安装。某化工企业的应用数据显示，采用P-601监测4000psi氢气钢瓶压力后，因压力异常导致的泄漏事故发生率从0.8%降至0.1%，这得益于其精准的压力感知能力与UL404认证的安全保障。
焊接行业中，AMETEK P-601压力表与低压型号形成配套监测体系。焊接用乙炔钢瓶的瓶端配备P-601高压表，监测1500-2000psi的储存压力，确保钢瓶处于安全充装范围；调节器下游则搭配P-618低压表，形成“高压预警-低压调控”的完整监测链条。钢质外壳的P-601型号可抵御焊接飞溅的高温冲击，聚碳酸酯窗口的抗冲击性能使设备在焊接车间的平均使用寿命达到3年以上，较普通压力表延长50%。某造船企业反馈，采用P-601（4000psi）与P-618（200psi）组合监测后，焊接过程中的气体压力波动幅度从±15psi降至±5psi，焊接接头缺陷率下降2.1%。
医疗高压气体系统中，定制镀铬外壳的AMETEK P-601压力表展现出显著优势。医疗用氧气、氮气等高压气源对洁净度要求严苛，P-601符合ASMEB40.100-2005LevelIV洁净标准，内部无残留油污与杂质，避免气体污染；镀铬钢外壳易于消毒，可适配手术室等无菌环境。在医院中心供氧系统的高压储罐上，2"P-601型号通过中心后装方式安装，3000psi量程覆盖储罐的工作压力范围，UL404认证确保数据可追溯，契合医疗设备的安全规范。
合规性与定制化能力进一步拓展了AMETEK P-601压力表的应用边界。其RoHS合规性满足欧盟对电子电气设备的重金属限制要求，使配套设备可直接出口欧盟市场；ISO5171合规性与双量程表盘定制选项，适配全球不同地区的单位使用习惯与行业标准。对于OEM客户，AMETEK可根据设备集成需求调整表盘刻度、外壳颜色与连接方式，例如为某焊接设备制造商定制的P-601型号，通过缩短表盘直径与优化接口位置，实现了与设备的无缝集成，安装效率提升40%。
AMETEK P-601压力表以高压适配为核心，通过差异化参数配置、高压专项优化的波登管技术与全面的合规认证，构建了1500-4000psi区间的精准监测能力。其全规格参数体系适配不同高压场景的安装与性能需求，波登管与机芯的协同设计确保了高压环境下的测量精度与安全性，在工业储运、焊接、医疗等领域展现出扎实的应用价值。从规格定制到合规适配，AMETEK P-601压力表以场景化设计理念，为高压气体监测提供了可靠解决方案。作为P-600系列的核心高压型号，AMETEK P-601压力表凭借技术成熟度与应用灵活性，持续为工业高压安全运行提供核心支撑。
