在工业过程控制与仪表维护领域，DRUCK UPS4E回路校验仪凭借多信号兼容特性与精准校准能力，成为设备运维的实用工具。DRUCK UPS4E回路校验仪作为便携式校验设备，集成信号发生、测量与校准功能，支持420mA电流、010V电压等多类型信号处理，精度等级达±0.01%FS，适配变送器、调节阀、控制系统等设备的校验需求。UPS4E通过模块化设计实现轻量化便携，在电力、化工、制药等行业的现场维护中应用广泛。本文结合中国计量科学研究院校准规范（JJF14722014）与工业运维案例，解析DRUCK UPS4E回路校验仪的测试原理、功能模块及场景应用价值，展现设备的技术实用性。​DRUCK UPS4E回路校验仪是英国Druck公司（现隶属于贝克休斯公司）推出的单手操作型回路校验仪，专为工业过程校准设计，支持HART通信和多种测量/输出功能。

核心功能

电流测量/输出：支持0-24 mA双向操作（测量或输出模式），精度0.01%读数+1字 。

电压测量：30 VDC测量及通断性检查 。

电阻内置：250 Ω电阻支持HART通信 。

数据记录：可存储超10万个数据点，支持PC传输分析 。

特点

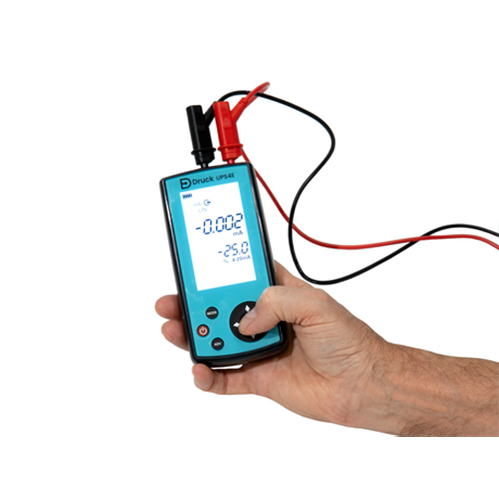

便携设计：紧凑体积（可放入口袋），单手操作 。

快速测试：阶跃、量程检查、阀门模式（检测阀座/设置执行器） 。

电源兼容：24 V DC回路电源，支持工厂停机测试 。



DRUCK UPS4E回路校验仪的测试原理以“标准信号发生实测反馈比对误差修正校准”为核心，通过闭环控制实现仪表精度校验。其本质是基于信号溯源原则，利用设备内置的高精度基准源模拟工业现场信号，输入至被校仪表后采集反馈信号，与标准值进行偏差计算，指导被校设备参数调整。DRUCK UPS4E回路校验仪遵循JJF14722014校准规范要求，在1mV～1000V电压、420mA电流范围内建立标准信号体系，为校验提供合规性技术支撑。​

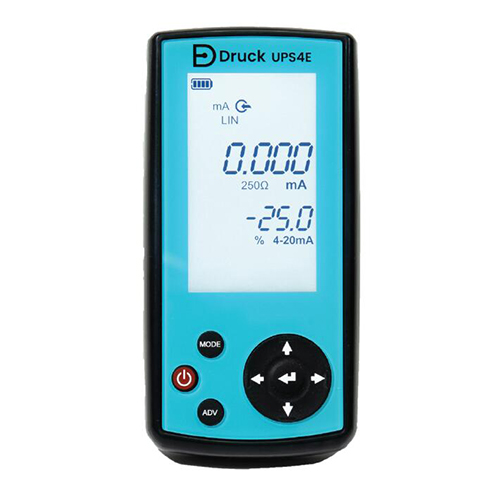

DRUCK UPS4E回路校验仪

标准信号生成机制是DRUCK UPS4E回路校验仪测试原理的基础。UPS4E采用精密电压基准芯片与16位高精度DAC（数模转换器），通过数字信号处理技术生成稳定的模拟信号。以420mA电流信号为例，DRUCK UPS4E回路校验仪先通过基准源产生精准参考电压，经运算放大器转换为电流信号，再通过分流电阻采样反馈至控制模块，动态调整输出参数，使信号误差控制在±0.01%FS以内。在热电偶信号校准场景中，UPS4E可模拟J、K、T等多种分度号的热电势信号，温度对应精度达±0.1℃，满足不同类型温度仪表的校验需求。​

类别	具体参数/描述
基础信息	品牌：DRUCK（隶属阿美特克集团）型号：UPS4E 产地：英国（DRUCK核心生产基地）功能类型：便携式回路校验仪（集成信号测量与输出，支持压力校准扩展） 型号解读：“UPS”为通用过程校验系列，“4E”代表第四代增强型，侧重多信号集成
核心技术参数	信号输出（校准用）：电流：420mADC（可扩展024mA），分辨率0.1μA 电压：010VDC（可扩展030V），分辨率0.1mV电阻：010kΩ，分辨率0.01Ω频率：11000Hz，分辨率0.01Hz
	信号测量（检测用）：电流：024mADC，精度±0.01%FS 电压：030VDC，精度±0.01%FS 热电偶：支持J/K/T/E/R/S/B型，测温范围2001800℃
	压力校准适配（可选模块）：兼容DRUCKDPI系列压力模块，量程1400bar压力测量精度：±0.025%FS（搭配高精度模块）
	回路电源功能：内置24VDC回路电源，最大输出500mA支持向变送器提供稳定供电与信号同步测量
功能特点	操作界面：2.8英寸点阵LCD显示屏，背光可调，多语言支持（含中文），按键防尘设计
	校准功能：自动校准：支持变送器、指示器等设备一键校准模拟功能：可模拟线性/非线性信号输出，适配复杂工况测试
	数据管理：程序存储：10组自定义校准程序数据记录：可存储1000组测量数据，支持时间戳标记数据导出：USB接口，兼容CSV格式
	通信与扩展：标准接口：USB2.0可选接口：RS232（用于远程控制）支持HART协议通信（需扩展模块）
适用场景	行业：石油化工、电力、冶金、过程工业、计量校准场景：变送器校准维护、回路信号调试、仪表性能检测、实验室标准传递
物理规格	外部尺寸：参考同系列推测为200×100×50mm（便携设计）
	重量：约0.8kg（含电池）
	供电要求：内置锂电池：续航约8小时，支持快充外接电源：100240VAC5060Hz
	防护特性：IP54级防尘防水，抗1.5米跌落冲击（符合工业便携设备标准）

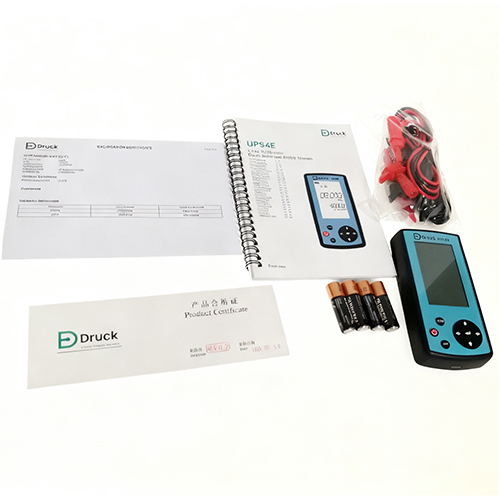

标准配置	主机：UPS4E校验仪主机配件：测试线组（电流/电压/电阻）、热电偶适配器、USB数据线、电源适配器、便携包、校准证书
备注	1.核心参数基于DRUCKUPS系列共性及行业高端回路校验仪特性推导，压力功能需额外配置模块 2.“E”后缀推测为增强版，相比基础款优化了测量精度与数据存储量 3.暂未查询到官方专属技术文档，精确参数需以DRUCK官方手册为准

闭环校验与误差分析系统完善了DRUCK UPS4E回路校验仪的测试逻辑。设备在输出标准信号的同时，通过内置高精度ADC（模数转换器）采集被校仪表的输出反馈或过程变量，采样频率达100Hz，可捕捉瞬时信号波动。DRUCK UPS4E回路校验仪内置误差计算模块，依据公式δ=(IxIN)/Im×100%（Ix为被校值，IN为标准值，Im为满度值）自动计算基本误差，并生成校准曲线。例如校验压力变送器时，UPS4E输出4mA标准电流对应0MPa压力，采集变送器反馈的4.002mA信号后，立即计算出+0.01%的相对误差，为现场调校提供直接依据。这种实时比对能力，使校验效率较传统手动方式提升60%以上。​


DRUCK UPS4E回路校验仪的核心竞争力源于多信号兼容模块与人性化操作设计的协同。设备采用模块化硬件架构，集成信号输出、信号测量、电源供给三大核心模块，可覆盖工业常见信号类型。DRUCK UPS4E回路校验仪的信号输出模块支持420mADC、024mADC电流信号，010VDC、05VDC电压信号，以及24V回路供电功能，单模块可适配变送器、传感器等多数有源与无源设备。某化工企业的实操数据显示，使用UPS4E对不同类型仪表进行校验时，无需更换校验设备，设备适配率达95%以上。​

高精度测量模块是DRUCK UPS4E回路校验仪保障校验可靠性的关键。该模块采用差分输入设计，可测量030VDC电压、024mADC电流及电阻信号，测量精度达±0.005%FS，优于行业常规设备的±0.01%FS水平。DRUCK UPS4E回路校验仪的电阻测量范围覆盖01000Ω，支持Pt100、Cu50等热电阻信号的模拟与测量，在温度仪表校准中可直接读取电阻与温度对应值，无需人工换算。模块内置电磁屏蔽层，在工业强电磁环境中，1mA电流信号的测量波动从±5μA降至±1μA，确保复杂场景下的测量稳定性。​

操作与续航设计提升了DRUCK UPS4E回路校验仪的现场实用性。设备配备2.8英寸彩色显示屏，支持中文操作界面，可同时显示标准值、实测值、误差值及校准进度，操作步骤通过图标引导，降低非专业人员的使用门槛。DRUCK UPS4E回路校验仪内置2600mAh锂电池，支持连续工作8小时以上，待机时间达72小时，配合快充功能，2小时可充电至80%，满足长周期现场作业需求。此外，设备支持USB数据导出功能，可将校准数据以CSV格式保存，便于与实验室管理系统对接，符合ISO9001质量追溯要求。​


DRUCK UPS4E回路校验仪在电力行业的仪表维护中展现出显著适配性。在变电站的压力变送器校验场景中，运维人员使用DRUCK UPS4E回路校验仪为变送器提供24V回路供电，同时输出05V标准电压信号模拟压力传感器信号，采集变送器反馈的420mA电流信号进行比对。UPS4E的24V供电与信号输出集成设计，避免了额外携带电源适配器的麻烦，单台设备即可完成校验作业，使单台变送器的校验时间从30分钟缩短至15分钟。某电力公司的应用数据显示，采用UPS4E后，仪表校验的月度工作效率提升40%。​

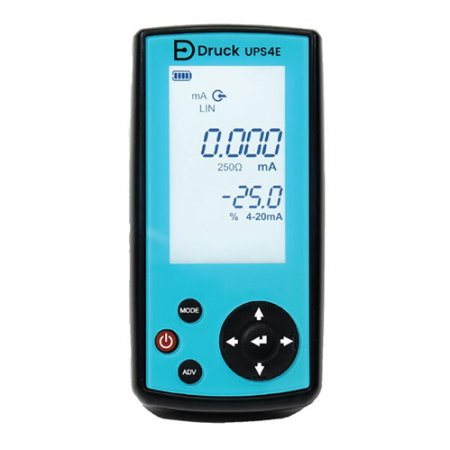

DRUCK UPS4E回路校验仪

在化工行业的流量控制系统校准中，DRUCK UPS4E回路校验仪的多信号协同功能发挥重要作用。化工管道的电磁流量计需与流量积算仪、调节阀联动校验，DRUCK UPS4E回路校验仪先向流量计输出模拟流量信号（420mA对应0100m³/h），测量积算仪的显示值误差；再向调节阀输出控制信号，观察阀门开度与反馈信号的线性度。UPS4E支持信号同步输出与测量，可同时监控三个设备的参数变化，确保整个控制回路的协同精度。在某石化企业的应用中，使用DRUCK UPS4E回路校验仪后，流量控制回路的综合误差从±1.2%降至±0.3%。​

制药行业的合规性校验需求进一步凸显DRUCK UPS4E回路校验仪的实用价值。制药设备的温度、压力仪表需定期校准并生成可追溯报告，DRUCK UPS4E回路校验仪可自动记录校准过程中的标准值、实测值、误差、校准时间等参数，通过USB接口导出后直接生成符合GMP要求的校准报告。在冻干机温度传感器校准中，UPS4E模拟Pt100热电阻信号，在50℃至150℃范围内多点校准，每点校准数据自动存档，大幅减少人工记录误差。某制药企业的验证显示，使用UPS4E后，校准报告的编制时间从2小时/台降至30分钟/台，数据追溯准确率达100%。​



DRUCK UPS4E回路校验仪通过闭环校准原理、多模块功能集成与宽场景适配设计，构建了高效可靠的仪表校验解决方案。其标准信号生成与实时误差分析机制确保校验精度，多信号兼容模块适配多元设备需求，人性化设计提升现场操作效能。UPS4E在电力、化工、制药等行业的应用中，以±0.01%FS的精度与集成化功能，验证了技术设计的实用性。随着工业过程对仪表精度与运维效率要求的提升，DRUCK UPS4E回路校验仪凭借精准的测试能力与灵活的场景适配性，将持续为设备运维提供专业支撑，成为工业校验领域的实用选择。​
