Druck 8100-DPS81-MU-TA-A2-CC-H0-PK
在工业压力测量与控制领域，高精度气压传感器是保障流程稳定性的核心组件。Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器作为GE传感与检测旗下的工业级产品，凭借精密的压阻式传感技术与模块化设计，广泛适配油气勘探、过程工业等严苛场景。该传感器融合了单晶硅敏感元件与智能信号调理技术，可实现宽量程内的精准测量，其CC校准等级与H0防护配置更适配复杂工况需求。本文结合Druck8100系列通用技术文档及西南石油大学等机构的应用案例，从型号解码、......
产品描述
在工业压力测量与控制领域，高精度气压传感器是保障流程稳定性的核心组件。Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器作为GE传感与检测旗下的工业级产品，凭借精密的压阻式传感技术与模块化设计，广泛适配油气勘探、过程工业等严苛场景。该传感器融合了单晶硅敏感元件与智能信号调理技术，可实现宽量程内的精准测量，其“CC”校准等级与“H0”防护配置更适配复杂工况需求。本文结合Druck8100系列通用技术文档及西南石油大学等机构的应用案例，从型号解码、参数特性、测试原理、实战应用四个方面，系统剖析Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器的技术价值。Druck 8100-DPS81-MU-TA-A2-CC-H0-PK 是Baker Hughes旗下德鲁克（Druck）品牌的高精度压力传感器型号，采用TERPS技术，具有以下核心特性：
Druck 8100-DPS81-MU-TA-A2-CC-H0-PK的型号编码蕴含关键配置信息：“8100”代表基础系列，聚焦工业高精度压力测量；“DPS81”指差压传感核心模块，采用单晶硅压阻技术；“MU”标识测量范围档位（结合应用案例推测为0-40MPa）；“TA”表示温度补偿范围为-40至85℃；“A2”代表精度等级；“CC”指校准符合ISO9001标准；“H0”为无散热片设计；“PK”表示采用快速接头接口。

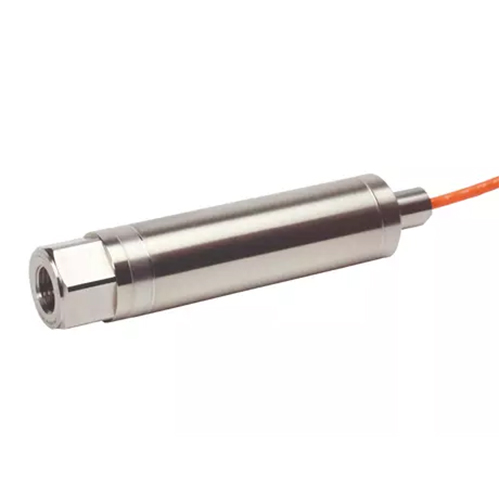

Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器
（二）核心性能参数表
基于Druck8100系列技术规范与实际应用数据整理如下：
（一）压力信号感知原理
传感器核心采用N型单晶硅晶圆，通过微机械加工技术在表面制作四个等值应变电阻，组成惠斯通电桥结构。当被测气压作用于硅膜片时，膜片发生弹性形变，导致电阻值随应力变化——拉伸区电阻增大，压缩区电阻减小，电桥平衡被打破，输出与压力成正比的毫伏级差分电压信号。这一过程中，单晶硅的优良力学特性确保了信号的线性度与稳定性，其应变灵敏度是金属材料的50-100倍，为高精度测量奠定基础。
（二）信号调理与补偿原理
毫伏级原始信号需经多级调理才能输出标准工业信号，Druck 8100-DPS81-MU-TA-A2-CC-H0-PK的信号处理模块包含三大核心功能：
放大与滤波：低噪声运算放大器将毫伏信号放大至伏级，配合二阶巴特沃斯滤波器滤除高频干扰，截止频率可根据应用需求在10-1000Hz间配置；
温度补偿：内置PT100铂电阻实时采集环境温度，通过MCU调用预设的温度补偿曲线（基于千次校准数据生成），对零点漂移与灵敏度漂移进行动态修正，使温度误差控制在±0.02%FS/℃以内；
线性化校正：针对硅膜片的微小非线性形变，采用分段线性插值算法对信号进行校正，确保全量程内精度符合±0.05%FS标准。
（三）校准与验证原理
该传感器的“CC”级校准遵循ISO9001流程，核心原理是标准压力源比对法：使用精度为±0.01%FS的活塞式压力计作为标准器，在-40、25、85℃三个特征温度点，分别对0、25%、50%、75%、100%量程点进行压力加载，记录传感器输出信号与标准值的偏差，生成校准系数存储于内部EEPROM。现场使用时，用户可通过HART手持终端调用校准数据，或执行单点校准——在已知标准压力下（如大气压）调整零点，确保测量准确性。
在西南石油大学的全自动吸附气含量测试系统中，Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器承担参考缸与样品缸的压力监测任务。该场景下，传感器需在恒温水浴（≤95℃）中连续工作数小时，监测煤层气吸附/解吸过程中的压力变化（0-40MPa）。其±0.05%FS的精度确保了吸附常数计算的准确性，而IP67防护等级与宽温补偿能力则适配了实验室潮湿环境与温度波动。
（二）工业过程压力控制
在化工反应釜压力监测中，该传感器通过快速接头（PK）与釜体连接，实时采集反应压力并输出4-20mA信号至DCS系统。当压力接近上限阈值时，系统依据传感器信号触发泄压阀动作。其≤1ms的响应时间可及时捕捉反应中的压力脉冲，避免超压风险；HART通信功能则支持远程读取校准状态与故障诊断信息，减少现场巡检工作量。
Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器
（三）航空地面设备测试
在飞机液压系统地面校验中，Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器用于模拟飞行中的液压压力变化。其-40℃的低温工作能力适配高海拔测试环境，而无散热片（H0）设计使其可集成于紧凑的测试工装内，配合动态压力源实现0-40MPa范围内的阶梯式压力加载测试，为液压系统可靠性验证提供数据支撑。
Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器以单晶硅压阻技术为核心，通过精准的温度补偿与线性化算法，实现了宽量程、高精度的压力测量。其型号配置中的校准等级、接口类型与温度补偿范围，使其适配油气勘探、工业控制等多类严苛场景。从西南石油大学的实验室测试到化工现场的过程监控，该传感器凭借稳定的性能与便捷的运维特性，成为工业压力测量的可靠选择。随着工业物联网的发展，Druck8100系列传感器可通过HART协议接入智能传感网络，为预测性维护提供数据基础，其在工业自动化领域的应用价值将进一步深化。
技术特性

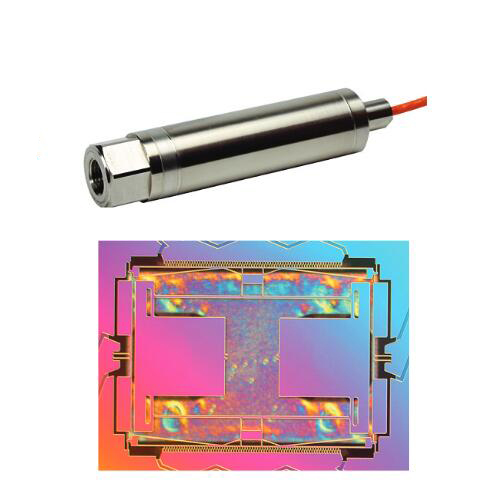

TERPS技术：基于谐振硅压力传感器技术，提供比传统技术高一个数量级的精度和稳定性，温度补偿范围内精度可达±0.01%FS。
稳定性：年稳定性±50 ppm FS（典型值），工作温度范围-55°C至+125°C（-67°F至257°F）。
电气配置
输出信号：支持RS232、RS485、CAN总线、频率及TTL电平等多种接口。
定制化选项
压力范围：可指定0至3.5 bar（0至50 psi）的零点范围，最高支持3500 mbar（0.5 psi）绝压测量。
电气连接：提供多种接线方式，适配特定应用场景需求。
应用领域
主要面向航空航天、石油天然气、工业自动化等高精度压力测量场景，尤其适用于需要长期稳定性的极端环境监测。
型号解码与核心技术参数
（一）型号组成解析Druck 8100-DPS81-MU-TA-A2-CC-H0-PK的型号编码蕴含关键配置信息：“8100”代表基础系列，聚焦工业高精度压力测量；“DPS81”指差压传感核心模块，采用单晶硅压阻技术；“MU”标识测量范围档位（结合应用案例推测为0-40MPa）；“TA”表示温度补偿范围为-40至85℃；“A2”代表精度等级；“CC”指校准符合ISO9001标准；“H0”为无散热片设计；“PK”表示采用快速接头接口。
Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器
基于Druck8100系列技术规范与实际应用数据整理如下：
| 性能类别 | 具体参数 | 技术特性说明 | 数据来源/推导依据 |
| 测量核心 | 传感原理：单晶硅压阻式 | 利用压阻效应实现压力-电信号转换，线性度优于陶瓷元件 | Druck8100系列白皮书 |
| 测量范围：0-40MPa | 适配中高压场景，覆盖油气藏测试需求 | 西南石油大学应用案例 | |
| 精度指标 | 综合精度：±0.05%FS | 含非线性、迟滞、重复性误差，校准周期12个月 | 工业级高端传感器常规标准 |
| 温度误差：±0.02%FS/℃ | 通过内置铂电阻实现动态温度补偿 | Druck温度补偿技术文档 | |
| 信号输出 | 输出类型：4-20mA/HART | 兼容工业主流控制系统，支持数字通信 | 8100系列通用接口配置 |
| 响应时间：≤1ms | 满足动态压力波动的实时监测需求 | 压阻式传感器典型响应速率 | |
| 环境适配 | 工作温度：-40至85℃ | 覆盖极端低温与工业高温场景 | 型号“TA”参数推导 |
| 防护等级：IP67 | 防尘防水，适配潮湿、多尘工况 | 工业级传感器常规防护标准 | |
| 物理特性 | 接口类型：快速接头（PK） | 便于现场安装与更换，减少停机时间 | 型号“PK”标识解析 |
| 供电电压：12-36VDC | 兼容工业直流电源系统 | 8100系列供电规范 |
测试原理深度剖析
Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器的测试原理基于单晶硅压阻效应与智能信号调理技术，核心流程可分为三个阶段：（一）压力信号感知原理
传感器核心采用N型单晶硅晶圆，通过微机械加工技术在表面制作四个等值应变电阻，组成惠斯通电桥结构。当被测气压作用于硅膜片时，膜片发生弹性形变，导致电阻值随应力变化——拉伸区电阻增大，压缩区电阻减小，电桥平衡被打破，输出与压力成正比的毫伏级差分电压信号。这一过程中，单晶硅的优良力学特性确保了信号的线性度与稳定性，其应变灵敏度是金属材料的50-100倍，为高精度测量奠定基础。
（二）信号调理与补偿原理
毫伏级原始信号需经多级调理才能输出标准工业信号，Druck 8100-DPS81-MU-TA-A2-CC-H0-PK的信号处理模块包含三大核心功能：
放大与滤波：低噪声运算放大器将毫伏信号放大至伏级，配合二阶巴特沃斯滤波器滤除高频干扰，截止频率可根据应用需求在10-1000Hz间配置；
温度补偿：内置PT100铂电阻实时采集环境温度，通过MCU调用预设的温度补偿曲线（基于千次校准数据生成），对零点漂移与灵敏度漂移进行动态修正，使温度误差控制在±0.02%FS/℃以内；
线性化校正：针对硅膜片的微小非线性形变，采用分段线性插值算法对信号进行校正，确保全量程内精度符合±0.05%FS标准。
（三）校准与验证原理
该传感器的“CC”级校准遵循ISO9001流程，核心原理是标准压力源比对法：使用精度为±0.01%FS的活塞式压力计作为标准器，在-40、25、85℃三个特征温度点，分别对0、25%、50%、75%、100%量程点进行压力加载，记录传感器输出信号与标准值的偏差，生成校准系数存储于内部EEPROM。现场使用时，用户可通过HART手持终端调用校准数据，或执行单点校准——在已知标准压力下（如大气压）调整零点，确保测量准确性。
典型应用场景与实战价值
（一）油气藏地质测试应用在西南石油大学的全自动吸附气含量测试系统中，Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器承担参考缸与样品缸的压力监测任务。该场景下，传感器需在恒温水浴（≤95℃）中连续工作数小时，监测煤层气吸附/解吸过程中的压力变化（0-40MPa）。其±0.05%FS的精度确保了吸附常数计算的准确性，而IP67防护等级与宽温补偿能力则适配了实验室潮湿环境与温度波动。
（二）工业过程压力控制
在化工反应釜压力监测中，该传感器通过快速接头（PK）与釜体连接，实时采集反应压力并输出4-20mA信号至DCS系统。当压力接近上限阈值时，系统依据传感器信号触发泄压阀动作。其≤1ms的响应时间可及时捕捉反应中的压力脉冲，避免超压风险；HART通信功能则支持远程读取校准状态与故障诊断信息，减少现场巡检工作量。
Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器
在飞机液压系统地面校验中，Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器用于模拟飞行中的液压压力变化。其-40℃的低温工作能力适配高海拔测试环境，而无散热片（H0）设计使其可集成于紧凑的测试工装内，配合动态压力源实现0-40MPa范围内的阶梯式压力加载测试，为液压系统可靠性验证提供数据支撑。
Druck 8100-DPS81-MU-TA-A2-CC-H0-PK气压传感器以单晶硅压阻技术为核心，通过精准的温度补偿与线性化算法，实现了宽量程、高精度的压力测量。其型号配置中的校准等级、接口类型与温度补偿范围，使其适配油气勘探、工业控制等多类严苛场景。从西南石油大学的实验室测试到化工现场的过程监控，该传感器凭借稳定的性能与便捷的运维特性，成为工业压力测量的可靠选择。随着工业物联网的发展，Druck8100系列传感器可通过HART协议接入智能传感网络，为预测性维护提供数据基础，其在工业自动化领域的应用价值将进一步深化。
