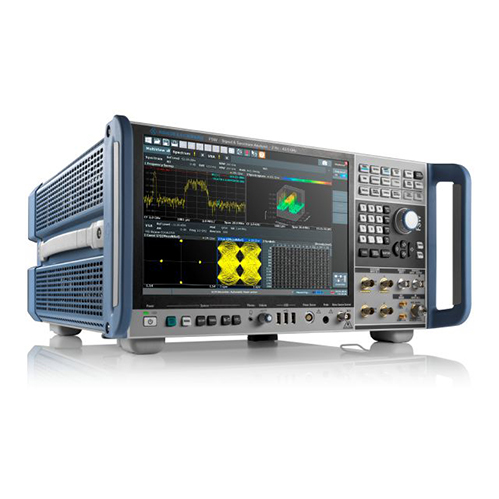

在射频与微波测试测量领域，罗德与施瓦茨（R&S）作为全球领先的测试解决方案提供商，其推出的FSW系列频谱分析仪以卓越的性能成为行业标杆。R&S FSW8作为该系列中的核心型号，凭借2Hz至8GHz的宽频率覆盖、优异的相位噪声指标及灵活的分析能力，广泛适配5G通信、汽车电子、航空航天等关键领域的测试需求。本文将结合罗德与施瓦茨官方技术手册及权威行业资料，从仪器概述、核心性能参数、测试原理、典型应用场景等方面展开分析，全面解析其技术特性与应用价值。R&S FSW8 是罗德与施瓦茨（Rohe & Schwarz）推出的一款高性能信号与频谱分析仪，专为现代射频和微波测量需求设计，广泛应用于通信、研发和生产等领域

仪器核心概述

R&S FSW8属于实时式信号与频谱分析仪，区别于传统扫频式分析仪，其核心优势在于能在被测信号存在的时间内完整提取全部频谱信息，尤其适用于短时非重复性信号、平稳随机过程及暂态过程的分析，同时兼顾40MHz以下低频与中高频连续信号的幅度和相位测量。该仪器由罗德与施瓦茨基于多年射频测试技术积累研发，采用扁平化Windows10操作系统与12.1英寸多点触控显示屏，支持手势操作与多窗口并行显示，可同时运行多个测量应用，极大提升了操作便捷性与测试效率。 从硬件架构来看，R&S FSW8内置高性能接收路径，针对低于1GHz的频率范围进行了专项优化，配合YIG预选器实现对镜像频率和带外干扰的有效抑制，显著提升了动态范围与测量精度。其核心设计理念围绕“宽带测量+精准分析”展开，通过可扩展的分析带宽与极低的噪声水平，满足新一代通信技术与智能传感领域的严苛测试要求。

核心性能参数解析

R&S FSW8的性能优势集中体现在频率覆盖、相位噪声、动态范围等关键指标上，这些参数直接决定了其测试能力的上限。下表基于罗德与施瓦茨官方产品手册及权威代理商技术资料，整理了该仪器的核心性能参数及技术意义：

核心参数	具体指标	技术意义
频率范围	2Hz-8GHz（外部谐波混频器可扩展）	覆盖中高频核心频段，适配绝大多数民用通信、汽车电子及工业传感场景，外部扩展功能满足特殊高频测试需求
相位噪声	<-136dBc(1Hz)（1GHz载波，10kHz偏置）	极低的相位噪声确保对高频振荡器、锁相环等器件的相位特性测试精度，是雷达、通信系统研发的关键保障
分析带宽	最大512MHz（基础配置）	支持宽带调制信号（如5GNR、Wi-Fi7）的完整捕获，可通过选件扩展，满足宽带组件与系统的特性测量需求
实时分析带宽	800MHz	配合每秒240万次FFT运算，实现0.46μs的信号截获概率，可精准捕捉短时突发信号与频率捷变信号
无杂散动态范围	60dBc（2GHz频段）	在强干扰环境下仍能准确检测微弱信号，提升杂散发射测量的可靠性，适用于复杂电磁环境测试
显示平均噪声电平（DANL）	-159dBm(1Hz)（2GHz，无前置放大）	可通过内置前置放大器降低15dB以上，有效提升微弱信号检测能力，满足低功耗器件测试需求
误差矢量幅度（EVM）	低至-49dB（28GHz，100MHz5GUL信号）	保障调制信号质量评估的精准性，是5G等先进通信系统合规性测试的核心指标
分辨率带宽	可选20MHz/40MHz/50MHz/80MHz	满足EN302065等超宽带监管规范要求，支持峰值功率等关键参数测量

从参数体系可见，R&S FSW8通过低相位噪声、高动态范围与宽分析带宽的组合，构建了全方位的性能优势。其中，实时分析带宽与FFT运算效率的协同设计，突破了传统分析仪对短时信号捕获能力的限制；而DANL与EVM的优异表现，则使其在微弱信号检测与调制质量评估中具备不可替代的价值。

核心测试原理

R&S FSW8作为实时式频谱分析仪，其测试原理以数字信号处理为核心，通过“信号接收-数字化转换-频谱分析-结果输出”的全流程优化，实现频谱信息的高效提取与精准解析。结合罗德与施瓦茨官方技术资料，其核心原理可分为以下四个关键环节：
1.信号接收与预处理
仪器首先通过射频输入端接收被测信号，经内置的YIG（钇铁石榴石）预选器进行带外干扰抑制。YIG预选器可根据测试频率自动调节谐振频率，有效滤除镜像频率与带外杂波，为后续分析提供高纯度信号。对于低频信号（低于1GHz），仪器通过独立优化的接收路径降低噪声干扰，提升动态范围；中高频信号则经过低噪声放大器放大后进入下一级处理，确保微弱信号的有效提取。
2.数字化转换环节
预处理后的模拟信号进入高速模数转换器（ADC），将连续的模拟信号转换为离散的数字信号。R&S FSW8采用高采样率ADC设计，配合800MHz实时带宽，可实现对宽带信号的无失真采样。该环节的核心优势在于采样时钟的高稳定性，通过与内部高精度晶振同步，确保数字化过程中的频率与相位精度，为后续频谱分析奠定基础。
3.频谱分析核心运算
数字化后的信号进入核心处理单元，通过正交数字本地振荡器（LO）生成正弦与余弦数字本振信号，与被测数字信号在数字滤波器中进行正交解调运算。正交解调可将信号分解为同相（I）和正交（Q）两个分量，通过复数运算得到信号的幅度与相位信息，这一设计使仪器能够同时输出幅度谱与相位谱，突破了传统扫频式分析仪仅能测量幅度的局限。
解调后的I/Q信号经FFT（快速傅里叶变换）处理，将时域信号转换为频域信号。R&S FSW8的FFT处理器支持每秒240万次运算，通过重叠处理技术将信号截获概率提升至0.46μs，可精准捕捉持续时间极短的突发信号与脉冲信号。对于多标准信号，仪器可通过并行处理算法同时分析多个信号分量，检测信号间的相互干扰，提升测试效率。
4.结果处理与显示
频谱分析结果经数字信号处理器进行降噪、校准等后处理，结合仪器内置的误差补偿模型（如幅度校准、频率校准）修正测量误差，确保结果精度。在2GHz频率范围内，其总体测量不确定度低于0.37dB，满足高精度测试需求。最终结果通过12.1英寸多点触控屏以频谱图、星座图、参数表格等多种形式显示，支持多窗口并行展示，便于工程师直观阐释测量结果。

典型应用场景解析

基于卓越的性能参数与测试原理，R&S FSW8在多个关键领域展现出强大的适配能力，以下结合权威应用案例展开分析：
1.5G通信系统测试
5GNR技术对频谱分析仪的宽带捕获与调制质量评估能力提出极高要求。R&S FSW8的512MHz基础分析带宽可完整捕获100MHz带宽的5GUL（上行）信号，其-49dB的优异EVM指标可精准评估调制信号质量；配合R&SFSW-K575I/Q噪声抵消选件，可进一步提升Wi-Fi7等宽带信号的测试精度，EVM可低至-53dB。在5G基站组件测试中，仪器的低相位噪声与高动态范围可有效检测功率放大器的杂散发射与非线性失真，为基站研发提供可靠数据支撑。
2.汽车电子测试
在车载雷达测试领域，77GHz/79GHz频段的合规性测试是核心需求。虽然R&S FSW8的基础频率范围为2Hz-8GHz，但通过搭配罗德与施瓦茨的外部谐波混频器，可将测试频率扩展至325GHz，完全覆盖车载雷达频段。其60dBc的无杂散动态范围可在复杂电磁环境中准确测量雷达脉冲信号的幅度与相位特性，而800MHz实时带宽则能捕捉雷达信号的频率捷变过程，满足汽车电子行业的严苛测试标准。此外，仪器的SCPI记录仪功能可生成自动化测试脚本，提升车载电子批量测试的效率。 3.公共安全无线电测试
公共安全无线电系统（如对讲机、应急通信设备）通常工作在低于1GHz的频段，对动态范围与信号稳定性要求极高。R&S FSW8针对低于1GHz频段优化的接收路径，可实现前所未有的动态范围，有效测量无线电系统的发射功率、杂散辐射与调制精度。其支持的50MHz分辨率带宽可满足EN302065等超宽带监管规范对峰值功率测量的要求，为公共安全设备的合规性认证提供权威测试依据。

小编极仪银飞总结R&S FSW8频谱分析仪通过精准的硬件设计与先进的数字信号处理技术，构建了“宽频率覆盖、高测量精度、快响应速度”的核心竞争力。从2Hz的低频信号到8GHz的中高频信号，从静态连续信号到动态突发信号，其均能提供可靠的测试解决方案。在5G、汽车电子等新兴领域，仪器通过灵活的选件扩展与自动化测试能力，有效适配行业发展需求。未来，随着6G、太赫兹通信等技术的兴起，R&S FSW8凭借其模块化设计架构，可通过硬件升级与固件更新持续提升性能，继续在射频测试测量领域发挥标杆作用，为技术创新提供坚实的测试保障。
