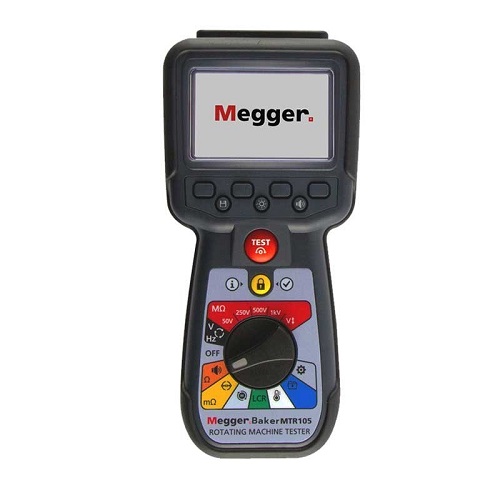

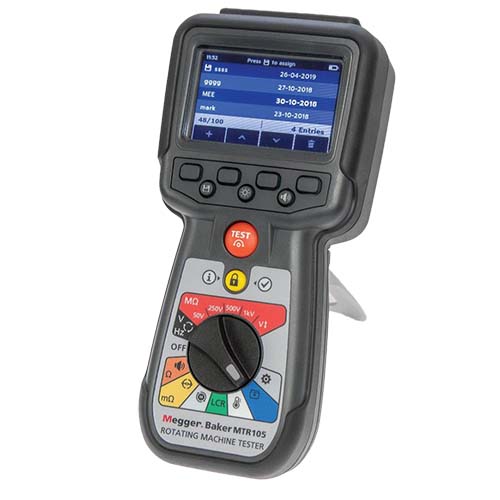

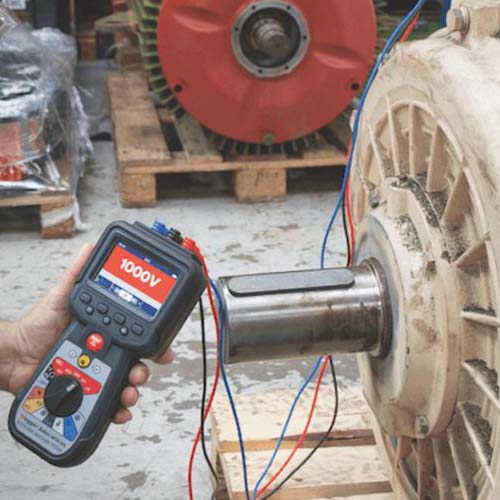

MTR105是一款专用的静态电机多功能工业测试仪，仪器配备了Megger历久弥新给人满满信任感的绝缘电阻测试(IR)套件、所有出色的传统功能以及创新功能， 可满足Megger久经考验的可靠性的工业应用需求。 MTR105采用了Megger绝缘电阻测试仪器的测试能力，在原基础上拓展了DLRO四线开尔文低电阻测试、电感和电容测试等功能性，为工业环境提供多功能测试仪，所有这些都封装在一个坚固的手持式仪器中，目前暂无同类的集成化测试仪器。 此外，MTR105还集成了温度测量和补偿(用于IR和DLRO测试)、电机旋转方向以及电源相序测试。这些新的测试能力使MTR105成为实际应用中的多功能手持式电机测试仪器。 MTR105采用橡胶外壳，提供更高的保护和坚固性，达到IP54防护雨等级。

安全性

MTR105的设计使用起来非常安全。如果意外连接到带电电路或跨相，快速检测电路可降低仪器损坏的可能性。符合IEC61010和IEC61557的国际要求，确保在各种环境中的安全；自带对所有测量的带电电路检测和测试禁止情况的用户提醒(旋转方向测量除外)；在保护熔断器失效时具有禁止检测和抑制功能；适用于CAT III应用和高达600 V的电源电压；防护等级至IP54，可防止湿气和灰尘进入，包括电池和保险丝盒。

特性

应用

1.典型应用包括

• 工业：生产线/工厂维护团队、HV AC现场工程师。
• 公用事业：发电、水、油/气。
• 交通：电动汽车、铁路、地铁、海运、航空等。
• 服务：工业服务和维修车间。
• 断路器和三相测试

2.绝缘电阻(IR)测试

• 电阻范围从100 Ω至200 GΩ。
• 测试项目包括:极化指数(PI)；介质吸收比(DAR)；带温度补偿的定时(T(s))测试；带温度补偿的三相测试(3P)
• 稳定的绝缘测试电压精确到-0% +2% ±2 V，提供更准确 的测试电压，而不会对电路或组件造成过压损坏的风险。在整个测试范围内，输出电压保持在0到2%之间。在需要非标准测试电压的情况下，可变范围允许从10 V到 999 V之间选择精确的测试电压，并受到相同的稳定输出控制。
• 专用蜂鸣器按钮：开启、可视或关闭。设置很小电阻作为限值的可调蜂鸣器 (0.5 MΩ至1000 MΩ)。测试通过时蜂鸣器响起。

3.电压表

• 测量AC：10 mV至1000 V；DC：0 V至1000 V； TRMS(15 Hz至400 Hz)。
• 三相供电和旋转方向。

4.连续性(电阻)测试

• 单个自动电阻范围从0.01 Ω至1.0 MΩ。自动选择测试电流功能会使用被测负载电阻的好的选择测试电 流(200 mA至4 Ω)。双向测试选项自动反转电流，无需重新连接引线。3相标记和百分比差异。引线电阻补偿(NULL)可在高达10 Ω的电阻下工作。
• 专用蜂鸣器按钮：开启，可视或关闭；用于很大电阻限制的可调蜂鸣器(1 Ω至200 Ω，分12 步)；测试通过时蜂鸣器响起。

5.四线开尔文低电阻测试

• 自动电阻范围从1 mΩ到10 Ω；可选择自动或手动测试；双向或单向；双向测试选项自动反转电流，无需重新连接引线；针对温度补偿和绕组材料的3相标记和百分比差异；200 mA测试电流。

6.电机方向测试

• 测试电机的旋转方向并在屏幕上显示相序；连接的电机向一个方向旋转，显示屏显示旋转相位的顺序。接下来电机以相反方向旋转，再次检查相位并显示在显示屏上。

7.电感、电容和电阻的负载测试(LCR)

• 自动的电感、电容和电阻测试；频率可选择为120 Hz或1000 Hz；3相标记和百分比差异0；在自动模式下，MTR105自动确定负载的主要元件是电感性、电容性还是电阻性，并将结果显示在屏幕上。可选择的电感和电容测试。

8.温度

• 测量被测单元的温度。通过提供的热电偶，允许在绝缘电 阻测试和DLRO测试中应用温度补偿。

9.显示

• 全彩图形显示使MTR105易于理解和使用；屏幕显示的数值可以保存和下载，以便与软件一起使用。

10.保护终端

• 保护终端(G)是连接面板上的第三个终端。在某些应用中，保护端子的连接为并联泄漏电流提供了返回路径，否则可能会在绝缘测量中产生重大误差。对于设备或电缆的表面污染尤其如此。

11.测试结果的存储和下载

• 测试结果可以下载到USB大容量存储设备，可以通过连接到运行 Megger软件的PC或笔记本电脑来访问。

仪器软件更新

规格参数

所有引用的精度均为20 °C (68 °F)。

序号	项目	参数值
1	MTR105多功能工业测试仪
1.1.	绝缘电阻
1.1.1	电压|精度	50V   10GΩ±2% ±2 digits ±4.0% per GΩ  100V   20GΩ±2% ±2 digits ±2.0% per GΩ 250V   50GΩ±2% ±2 digits ±0.8% per GΩ 500V   100GΩ±2% ±2 digits ±0.4% per GΩ 1000V   200GΩ±2% ±2 digits ±0.2% per GΩ
1.1.2	极化指数(PI)	10分钟 / 1分钟 比率
1.1.3	介质吸收比(DAR)	用户可配置15 秒或30秒的t1开始时间，t2固定为60秒
1.1.4	保护终端性能	<5%误差，在500 kΩ并联电路电阻和 100 MΩ负载时
1.1.5	分辨率	0.1 kΩ
1.1.6	短路/充电电流	2 mA +0% -50% (IEC61557-2)
1.1.7	终端电压精度	-0% +2% ±2 V
1.1.8	测试电流	通过绝缘很小1 mA，很大2 mA
1.1.9	操作范围	0.10 MΩ至1.0 GΩ (IEC61557-2)
1.1.10	泄漏电流显示	0.1 uA分辨率10% (±3 digits)
1.1.11	电压显示	±3% ±2 digits ±0.5%额定电压
1.2.	连续性
1.2.1	测量量程	0.01 Ω至1 MΩ (0至1000 kΩ模拟弧)
1.2.2	精度	±3% ±2 digits (0至99.9 Ω )               ±5% ±2 digits (100 Ω至500 kΩ)
1.2.3	测试电流	200 mA (–0 mA +20 mA) (0.01 Ω - 4 Ω)
1.2.4	极性	单极或双极(出厂默认)
1.2.5	线阻	调零很高至10 Ω
1.2.6	可选择的电流限制	20 mA或200 mA
1.3.	电容
1.3.1	量程	0.1 nF - 1 mF
1.3.2	精度	±5.0% ±2 digits (1 nF - 10 μF)
1.4.	电压表功能
1.4.1	量程	DC: 0 - 1000 V                             AC: 10 mV - 1000 V                         TRMS正弦波(15 Hz - 400 Hz)
1.4.2	精度	DC: ± 2% ±2 digits (0 - 1000 V)          AC: ± 2% ±2 digits                       (10 mV - 1000 V TRMS)
1.4.3	频率量程	15 - 400 Hz (50 mV - 1000 V)
1.4.4	频率分辨率	0.1 Hz
1.4.5	频率精度	±0.5% ±1 digit
1.4.6	二极管测试	二极管测试精度: ±2% ±2 digits              0.01 V至3.00 V
1.4.7	显示范围	0.00 V至3.00 V
1.5.	温度测量和补偿
1.5.1	热电偶	Type T (Type K和Type J)
1.5.2	热电偶范围	-20 °C至200 °C (4 °F - 392 °F)
1.5.3	仪器量程	-20 °C至1000 °C (4 °F - 1832 °F)
1.5.4	仪器分辨率	0.1 °C (0.18 °F)
1.5.5	仪器精度	±1.0 °C ±20 digits (1.8 °F)                (所述基本精度假设正向和反向测量)
1.6.	DLRO四线开尔文低电阻测试
1.6.1	测试电流	200 mA dc
1.6.2	量程	1 mΩ至10 Ω
1.6.3	分辨率	0.01 mΩ
1.6.4	精度	± 0.25% rdg. ± 10 digits 所述精度包括正向和反向测量。
1.7.	电感
1.7.1	仪器精度	量程        精度        测试频率   1H      ±(0.7%+(Lx/10000)%+5digits)  1kHz  200mH     ±(1.0%+(Lx/10000)%+5digits)   120Hz            ±(0.7%+(Lx/10000)%+5digits)  1kHz 20mH     ±(2.0%+(Lx/10000)%+5digits)  120Hz         ±(1.2%+(Lx/10000)%+5digits)   1kHz 2 mH    ±(2.0%+(Lx/10000)%+5digits)  1kHz
1.8.	结果存储
1.8.1	容量	256条电机结果 (日期/时间)
1.8.2	数据下载	USB A型 (USB大容量存储设备)
1.9.	电源
1.9.1	电池	6xIEC LR6 1.5 V碱性 (AA), IEC FR6 1.5 V锂电池 (LiFeS2 ), IEC HR6 1.2 V镍氢电池 (可充电型可选)
1.10.	电池寿命	10台电机 (100 V至100 MΩ全套测试) 的每台按照IEC61557-2测试周期， 1200次绝缘测试，占空比为5秒， 在500 V，0.5 MΩ电阻下保持待机25 秒。IEC61557-4测试周期，1200次连 续性测试，占空比为5秒，在1 Ω电阻 下待机25秒。
1.10.1	电池充电	电源电池充电器套件
1.10.2	安全性保护	IEC61010-1 CAT III 600 V
1.10.3	EMC	工业IEC61326
1.10.4	温度系数	每°C <0.1%至1 GΩ
1.11.	环境要求
1.11.1	运行温度范围	-10 °C至50 °C (14 °F至122 °F)
1.11.2	存储温度范围	-25 °C至50 °C (-13 °F至122 °F)
1.11.3	湿度	90% RH在40 °C (104 °F)很高
1.11.4	校准温度	20 °C (68 °F)
1.11.5	很高海拔	3000 m (9843 ft.)
1.11.6	IP等级	IP54
1.12.	物理参数
1.12.1	显示	全液晶彩色屏幕，用户可配置背光
1.12.2	语言	英语、法语、德语和西班牙语
1.12.3	尺寸	228x105x75mm (8.98x4.1x2.95 in)
1.12.4	重量	0.93 kg (2.02 lbs)
1.12.5	保险丝	x2 500 mA (FF) 1000 V 32x6mm 陶瓷保险丝，高分断能力HBC，很小 30 kA。 不得安装玻璃保险丝。

配件

1.标准配件

• 带钩子的背带；
• 软袋；
• 温度探针, T type CAT III 600 V。
• IR测试线组 (包括): 3 x抓夹（红色、黑色和蓝色；CAT III 1000 V, CAT IV 600 V； 3x4mm测试线, 2 m红色、黑色和蓝色；  CAT III 1000 V, CAT IV 600 V；3 x测试探针 (红色、黑色和蓝色), 长款 (100mm)，CAT III 1000 V, CAT IV 600 V。
• CAT III 1000 V, CAT IV 600 V 开尔文测试线组CAT III 600 V (包括): 2 x开尔文夹, 2 m, 4mm直角连接器 (4), 单(2 芯)测试线。
• MTR105校准证书
• USB记忆卡

2.可选配件

• 电源充电器套件
• 带钩子的背带
• 软袋
• 开尔文探针测试线组CAT III 600 V
• 开尔文探针尖端 (一套四个)
• 开尔文夹测试线组CAT III 600 V
• 抓夹测试组CAT III 1000 V, CAT IV 600 V
• 测试探针, 长款, CAT IV 600 V
• 测试探针, 长款, CAT II 1000 V
• 温度探针, T type CAT III 600 V
• MTR105UKAS校准证书
• SP5远程探头附件
