在中小微企业设备维护、民用建筑质检与小型机械养护等基础专业场景中，红外热像仪需在检测精度与操作门槛间找到平衡。FLIR E5PRO红外热像仪作为ExPro系列的基础款专业设备，凭借120×90像素红外分辨率、0.10℃热灵敏度及专利MSX®技术，成为入门级专业检测的理想选择。相较于E6PRO，E5PRO以精简而实用的性能配置，适配预算有限但需精准数据的检测需求。其-20℃至400℃的测温范围、IP54防护等级与免调焦设计，可覆盖多数基础工业与民用检测场景。本文结合官方技术文档与行业实测数据，解析FLIR E5PRO红外热像仪的测试原理、性能特性及场景价值，为中小用户选型提供参考。FLIR E5 Pro 是菲力尔（FLIR）公司推出的一款工业级手持红外热像仪，属于 Ex Pro 系列，专为建筑、电气和机械等领域的快速检测设计。以下是其主要特点和市场信息：

核心功能

智能操作：配备 3.5 英寸触摸屏，支持一键式电平/跨度区域调节，轻触屏幕即可自动调整热图像对比度，提升检测效率。

成像技术：采用 MSX® 多波段动态成像技术，融合可见光与红外图像，细节更清晰；内置 LED 补光灯，适应暗光环境。

云服务：支持 FLIR Ignite 云连接，可存储、编辑和共享检测结果，配套软件支持高级报告生成。

耐用性：通过 2 米跌落测试，IP54 防护等级，电池续航约 4 小时，适合户外和工业环境。

适用场景

电气检测：排查电路连接过热、负载不均等问题。

建筑巡检：识别隔热层缺失、水分侵入等隐患。

机械维护：监测设备温差，预测故障。



1.红外测温的物理基础与硬件支撑

FLIR E5PRO红外热像仪的测试原理同样基于热辐射基本规律，即任何高于绝对零度的物体均会辐射红外能量，且能量强度遵循斯蒂芬-玻尔兹曼定律（E=σT⁴）。FLIR E5PRO红外热像仪针对7.5至13μm中长波红外波段设计，该波段对大气穿透性强，且与电机、墙体、电气组件等常见检测目标的热辐射峰值匹配，可有效过滤环境干扰。

支撑原理实现的核心硬件是FLIR E5PRO红外热像仪的非制冷微测辐射热计探测器（ExPro系列共性配置），该探测器将红外辐射转化为电信号的响应速度达毫秒级，配合120×90像素阵列（总计10,800像素），可捕捉目标表面0.10℃的温度差异——这一灵敏度足以识别电气接线端子松动导致的5℃以上温升，满足基础故障预警需求。光学系统采用f/1.6光圈锗镜头，视场角达45°×34°，免调焦设计简化了操作流程，无需频繁调整即可在0.3米至无限远范围内保持成像清晰，适配近距离密集目标检测。

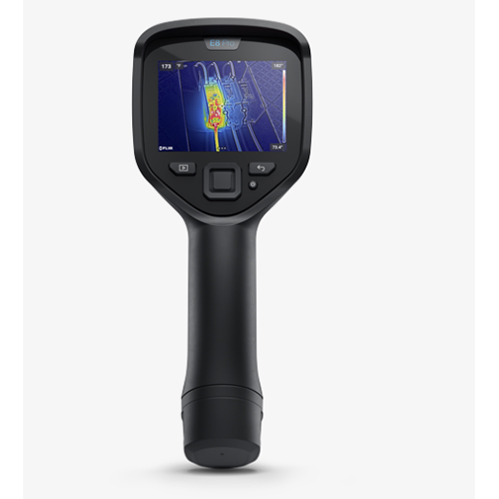

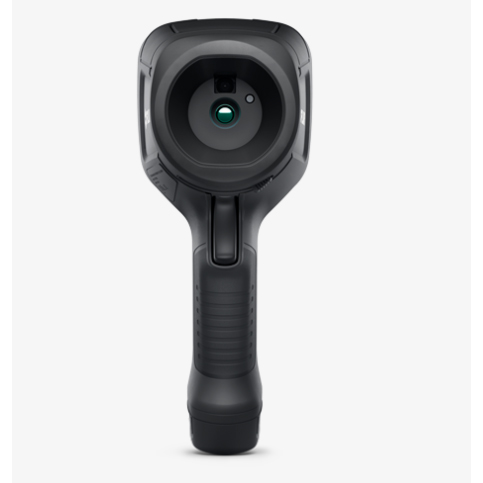

FLIR E5PRO红外热像仪

2.测试流程的四阶段技术实现

FLIR E5PRO红外热像仪的测温流程通过“辐射捕获-信号转换-数据校正-成像输出”四步完成，各环节均针对基础检测场景优化：

辐射捕获：锗镜头收集目标红外辐射，镜头表面的增透膜将红外光透过率提升至92%以上，即使在昏暗的设备机房，也能高效捕获热信号。

信号转换：探测器将辐射能量转化为微弱电信号，经内置放大电路处理后转化为数字信号，120×90的像素密度可平衡图像细节与数据处理速度，避免入门用户因数据过载影响判断。

数据校正：FLIR E5PRO红外热像仪具备反射温度手动校正功能，用户输入环境温度与反射率参数后，设备自动抵消环境辐射干扰，使测温精度控制在±2℃或±2%读数以内（适配基础检测的精度需求）。

成像输出：3英寸320×240分辨率触摸屏采用伪彩色编码技术，将温度数据转化为红橙（高温）至蓝紫（低温）的渐变图像，直观呈现热分布差异。

3.MSX®技术的适配性优化原理

FLIR E5PRO红外热像仪搭载的MSX®技术虽与E6PRO同源（专利号：CN201380073584.9），但针对自身参数做了适配性调整。其内置的320×240像素可见光相机同步捕获目标轮廓，通过像素级配准算法将纹理细节叠加至红外图像——相较于E6PRO的500万像素可见光输入，E5PRO的图像融合更侧重“关键细节识别”而非“全场景清晰”，可精准标注螺丝、接线柱等核心故障点，同时控制数据处理压力，确保实时成像流畅。在电气柜检测中，FLIR E5PRO红外热像仪的MSX图像能清晰区分“接线端子松动”与“元器件发热”，解决了传统基础热像仪“知有热点、不知位置”的痛点。


FLIR E5PRO红外热像仪的参数设计始终围绕“基础专业场景的精准与易用”展开，核心参数与实操需求的适配关系直接决定其检测效能。

1.核心参数的场景化设计逻辑

FLIR E5PRO红外热像仪的120×90红外分辨率看似低于E6PRO的240×180，但6.9mrad的空间分辨率可满足10米内目标的清晰成像——这一距离覆盖了多数车间设备、建筑墙面的检测需求。0.10℃的热灵敏度虽高于E6PRO的0.06℃，但仍能捕捉电机轴承润滑不足导致的3℃以上温升，完全适配中小机械的故障预警。

测温范围的设计更体现场景聚焦：-20℃至400℃的量程覆盖了冷链管道（-20℃至0℃）、电气设备（0℃至150℃）、小型电机（150℃至400℃）的核心测温区间，摒弃了E6PRO550℃以上的高温量程，既简化操作界面，又降低设备成本。FLIR E5PRO红外热像仪的重量控制在575g，搭配手枪式握把，单人可连续操作4小时（单块电池续航），适配装修工人、小型厂矿维护员的移动作业需求。

2.操作与存储的实用化配置

FLIR E5PRO红外热像仪的3英寸触摸屏支持单点触控，核心功能仅通过3个实体按键即可切换，配合“一键电平/跨度”功能，轻触屏幕即可自动优化图像对比度——这一设计降低了非专业用户的学习成本，新用户经10分钟培训即可独立操作。相较于E6PRO的Wi-Fi与云服务，FLIR E5PRO红外热像仪采用本地存储模式，内置闪存可保存500张含温度数据的图像，支持通过USB导出至FLIRTools软件分析，虽无实时共享功能，但满足中小用户的单机数据管理需求。

耐用性设计同样贴合基础场景：IP54防尘防水认证可抵御车间粉尘与雨天户外检测的泼溅，2米抗跌落测试则适配现场频繁移动导致的意外磕碰。某小型加工厂反馈，FLIR E5PRO红外热像仪在车间粉尘环境中连续使用12个月，仅需每月清洁镜头即可保持性能稳定，维护成本显著低于同类设备。

3.性能参数与功能对应表

核心组件	关键技术参数	原理/功能对应	应用价值
红外探测器	120×90像素；0.10℃热灵敏度	非制冷微测辐射热计，捕捉微小温度差异	识别电机、接线端子等基础故障的温度异常
光学系统	7.5-13μm波段；f/1.6光圈；免调焦	高效收集红外辐射，简化操作流程	10米内近距离检测无需频繁调整焦距
MSX®模块	320×240可见光分辨率；实时融合	像素级配准算法，叠加轮廓细节至红外图像	精准定位故障点的物理位置，减少拆解工作量
操作与显示	3英寸触摸屏；一键电平/跨度	触控优化图像对比度，降低操作门槛	新用户快速上手，提升现场检测效率
结构与存储	IP54防护；2米抗跌落；500张本地存储	抵御恶劣环境，本地保存检测数据	适配车间、户外场景，满足单机数据管理需求



FLIR E5PRO红外热像仪的性能定位使其在中小微企业运维、民用建筑检测等场景中展现出精准适配性，实际应用案例印证了其技术价值。

1.中小微企业电气维护场景

某五金加工厂的配电柜维护中，FLIR E5PRO红外热像仪发挥了关键作用。该厂此前采用红外测温枪抽检，因无法呈现整体热分布，多次遗漏接线端子松动隐患。使用FLIR E5PRO红外热像仪后，检测人员通过MSX图像清晰发现2号配电柜内C相接线端子温度达83℃（环境28℃），远超60℃安全阈值，且精准定位至第三排右侧端子——停机紧固后，温度降至42℃，避免了设备过载烧毁风险。相较于传统方法，FLIR E5PRO红外热像仪将检测效率提升3倍，漏检率降至零。

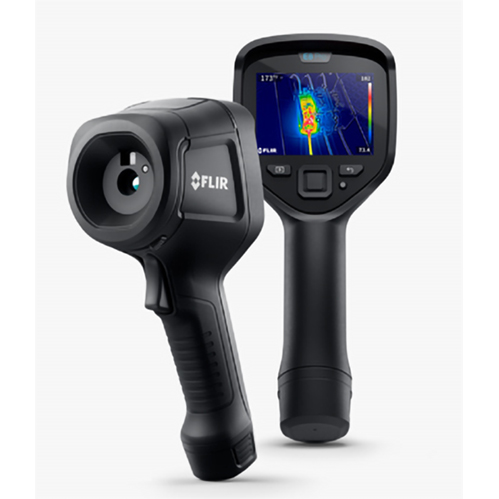

FLIR E5PRO红外热像仪

2.民用建筑质检场景

在某装修公司的墙面保温检测中，FLIR E5PRO红外热像仪的适配性同样突出。检测人员携带E5PRO攀爬脚手架，免调焦设计使其无需停下操作即可连续拍摄墙面热像图，3英寸屏幕在强光下仍能清晰显示保温层空鼓区域（温度较正常区域低4℃）。一天内完成2栋18层住宅的检测，生成的热像图经FLIRTools软件标注后直接交付业主，成为施工验收的关键依据。装修公司反馈，FLIR E5PRO红外热像仪的便携性与成像质量，使其较传统人工敲击检测节省60%工时。

3.小型机械养护场景

某农机维修站使用FLIR E5PRO红外热像仪检测拖拉机发动机，其-20℃至400℃的量程完美覆盖发动机缸体（常温至350℃）与冷却系统（0℃至80℃）的测温需求。检测中发现某发动机缸盖温度不均，左侧达320℃而右侧仅280℃，结合MSX图像判断为喷油嘴堵塞——拆解后验证了故障点，维修周期缩短至2小时。维修站技师表示，FLIR E5PRO红外热像仪的0.10℃灵敏度足以识别农机的典型故障温差，且单机成本适配小型维修机构的预算。



FLIR E5PRO红外热像仪以红外辐射物理原理为核心，通过精简而精准的硬件配置实现测试原理的场景化落地，其性能参数与操作设计均围绕基础专业检测的核心需求展开。相较于高端型号，E5PRO摒弃了非必要功能，却保留了MSX®细节增强、精准测温、耐用结构等核心能力，形成“够用即优”的产品逻辑。对于中小微企业、民用检测机构等用户而言，FLIR E5PRO红外热像仪的价值在于平衡了检测精度与使用成本：0.10℃灵敏度与MSX技术确保故障检测的准确性，免调焦与一键优化功能降低操作门槛，本地存储与轻量化设计适配移动作业。在电气维护、建筑质检、小型机械养护等场景中，FLIR E5PRO红外热像仪正以“精准易用、成本可控”的特性，成为基础专业检测领域的实用选择，为中小用户的设备安全与工程质量提供技术支撑。
