在电气设备维护、机械故障排查与建筑能效检测等场景中，非接触式温度测量与可视化热分布分析成为提升检修效率的关键需求。FLIR E6PRO 红外热像仪作为专注工业级检测的设备，凭借 240×180 像素热分辨率与专利 MSX® 技术，实现了温度精准测量与细节定位的协同。相较于基础型热像仪，FLIR E6PRO 在测温范围、图像清晰度及数据管理能力上形成差异化优势，其 - 20℃至 550℃的宽量程与 < 0.06℃的热灵敏度，可满足多行业的精准检测需求。本文将结合官方技术参数，解析 FLIR E6PRO 的测试原理、核心技术特性及典型应用价值，为设备操作与选型提供参考。FLIR E6 Pro是菲力尔（FLIR）推出的工业级手持红外热像仪，专为电气、机械和建筑领域的近距离红外检测设计。以下是其核心功能及市场参考信息：

智能操作

配备3.5英寸触摸屏，支持一键式电平/跨度区域调节，可自动聚焦问题区域，提升检测效率。

多波段动态成像（MSX®）

结合500万像素可见光相机和LED补光灯，生成高细节热图像，便于分析隐蔽问题。

云服务支持

通过FLIR Ignite云存储和分享检测数据，支持多设备访问，无需物理存储介质。

坚固耐用

通过2米跌落测试，IP54防护等级，适应恶劣工业环境，电池续航达4小时。



1. 红外测温的物理基础与核心定律

FLIR E6PRO 的测试原理根植于热辐射物理特性，所有温度高于绝对零度（-273.15℃）的物体都会向外辐射红外能量，其辐射强度遵循斯蒂芬 - 玻尔兹曼定律（E=σT⁴），即辐射能量（E）与物体绝对温度（T）的四次方成正比，其中 σ 为斯蒂芬 - 玻尔兹曼常数。FLIR E6PRO 针对 7.5 至 13μm 中长波红外波段设计，该波段穿透大气衰减能力强，且与工业场景中物体的热辐射峰值波段高度匹配，可有效捕获设备表面的温度差异信号。

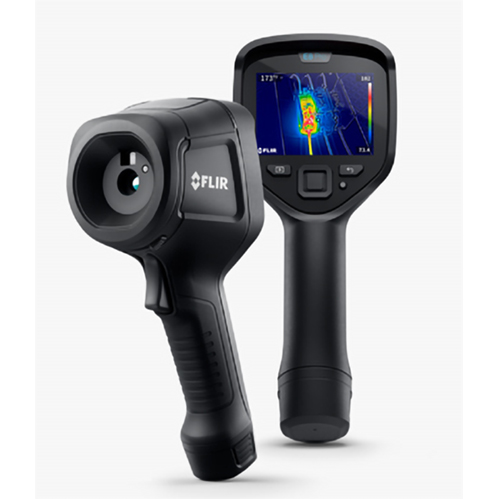

FLIR E6PRO红外热像仪

2. 设备测试的四阶段技术实现

FLIR E6PRO 的测试流程通过 "辐射捕获 - 信号转换 - 数据处理 - 成像显示" 四阶段完成，各环节依托专用组件实现精准控制：

辐射捕获阶段：采用锗材料镜头收集目标红外辐射，镜头视场角达 55°×43°，可在较广范围内捕获多目标热信号，配合手动对焦功能确保不同距离下的成像清晰度。

信号转换阶段：核心组件为凝视型焦平面阵列探测器（非制冷型），该探测器将红外辐射能量转换为电信号，其 < 0.06℃的热灵敏度（30℃环境下）可识别微小温度差异，为故障预判提供基础数据。

数据处理阶段：电子处理单元对电信号进行放大与数字化转换，同时启动反射温度自动校正功能 —— 通过输入环境反射温度参数，抵消环境辐射对测量结果的干扰，使测温精度控制在 ±2℃或 ± 读数的 2%（环境 10℃-35℃、物体温度 > 0℃）范围内。

成像显示阶段：采用伪彩色编码技术将温度数据转化为可视图像，通过 3.5 英寸 640×480 分辨率触摸屏呈现，不同颜色对应不同温度区间，便于直观识别热点区域。

3. MSX® 技术的图像增强原理

FLIR E6PRO 的核心技术突破在于专利 MSX®（多波段动态成像）技术（专利号：CN201380073584.9），其原理是实时融合红外图像与可见光细节：设备内置可见光相机同步捕获目标轮廓、纹理等细节信息，通过像素级配准算法将可见光特征叠加至红外图像中，既保留温度分布信息，又弥补了传统红外图像细节模糊的缺陷。该过程无需后期处理，可在屏幕上即时显示增强图像，帮助检测人员快速定位故障点（如接线端子松动、管道裂缝等）。


1. 宽域测温与精准控制设计

FLIR E6PRO 设置 - 20℃至 550℃双量程测温范围，适配低温管道泄漏与高温设备监测等多场景需求。为提升复杂环境下的测量可靠性，设备具备两点测温校准功能 —— 用户可通过标准热源校准两个温度点，修正环境因素导致的偏差。此外，设备支持等温线显示与高低温报警功能：等温线可高亮显示特定温度区间的区域，报警功能可预设温度阈值，当检测到超阈值热点时自动提示，降低漏检风险。

2. 高效操作与耐用性结构

针对现场检测的便捷性需求，FLIR E6PRO 采用轻量化设计（重量约 500g），配备防滑握持结构，便于单手操作。其触摸屏支持一键式电平 / 跨度调节，可快速优化图像对比度，无需手动调整参数，提升检测效率。在耐用性方面，设备通过 IP54 防尘防水认证，可抵御现场粉尘与泼溅，同时能承受 1.2 米跌落冲击，适应工业现场的复杂环境。

3. 智能数据管理系统

FLIR E6PRO 搭载 FLIR Ignite 云服务，支持图像一键上传至云端存储，用户可通过电脑、手机等设备随时访问数据，避免本地存储丢失风险。设备内置图像注释功能，可添加文字、坐标等信息，便于后续分析；数据导出后，可在 FLIR Thermal Studio 软件中生成专业报告，包含温度数据、热像图与分析结论，满足设备维护档案管理需求。


1. 电气设备预防性维护

在变电站、配电房等场景，FLIR E6PRO 可检测接线端子、断路器等组件的温度异常。例如，某工厂配电系统检测中，设备通过 MSX 技术清晰呈现配电柜内部结构，发现 A 相接线端子温度达 78℃（环境温度 25℃），远超正常温度（<60℃），进一步检查确认是螺栓松动导致接触电阻增大，及时处理避免了设备烧毁事故。其 < 0.06℃的热灵敏度可识别 5℃以内的温度差异，实现早期故障预警。

2. 机械故障诊断

针对电机、轴承等旋转机械，FLIR E6PRO 可通过温度变化判断设备运行状态。在某风机机组检测中，设备检测到轴承温度较正常工况升高 12℃，结合 MSX 图像显示的轴承座结构，判断为润滑不足导致的摩擦加剧。及时加注润滑油后，温度恢复正常，延长了设备使用寿命。设备 9Hz 帧频可捕捉动态设备的温度变化，避免因运动模糊影响判断。

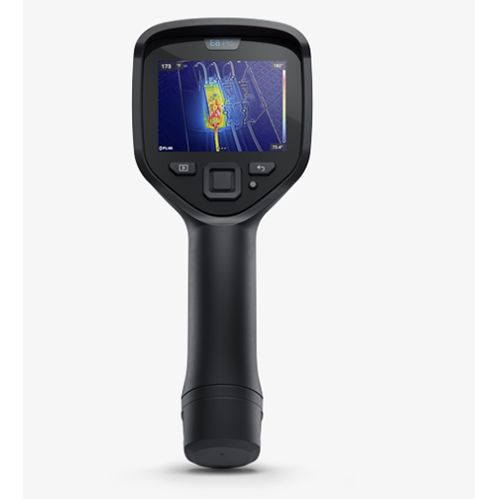

FLIR E6PRO红外热像仪

3. 建筑能效与隐患检测

在建筑领域，FLIR E6PRO 可检测外墙保温缺陷、管道泄漏与电路隐蔽故障。例如，某办公楼节能检测中，设备通过热像图清晰显示外墙保温层空鼓区域（该区域温度较正常区域低 3-5℃），为翻新施工提供精准定位。在管道检测中，设备可检测埋地管道的泄漏点 —— 泄漏处因介质流失导致温度异常，通过 MSX 技术可结合地面纹理定位泄漏位置，减少开挖成本。



核心组件 / 系统	关键技术参数	原理作用与实现效果
探测器与镜头	240×180 像素；7.5-13μm 光谱；f/1.0 光圈	高效捕获红外辐射，保障热像分辨率与灵敏度
MSX® 技术	可见光与红外实时融合；专利号 CN201380073584.9	增强图像细节，实现故障精准定位
测温系统	量程 - 20℃至 550℃；精度 ±2℃或 ±2% 读数	适配多场景测温需求，确保数据可靠性
操作与结构	3.5 英寸触摸屏；IP54 防护；1.2 米抗跌落	提升操作效率，适应现场复杂环境
数据管理	FLIR Ignite 云存储；Thermal Studio 兼容	实现数据安全存储与专业报告生成

FLIR E6PRO 红外热像仪以红外辐射物理原理为基础，通过 MSX® 图像增强、宽域精准测温与智能数据管理等技术创新，构建了 "精准检测 - 高效定位 - 规范管理" 的完整检测体系。其测试原理的技术实现确保了温度数据的可靠性，核心特性设计提升了现场操作的便捷性，多场景应用验证了设备的实用价值。

对于工业检测人员而言，FLIR E6PRO 的技术优势可转化为实际检测效能：MSX 技术缩短故障定位时间，宽量程与高精度满足多场景需求，云服务简化数据管理流程。随着工业设备维护精细化需求的提升，FLIR E6PRO 凭借其平衡的性能与实用性，成为电气、机械、建筑等领域预防性维护的可靠工具，为设备安全运行与能效优化提供技术支撑。
