TEK-200A色彩照度计是一款融合工业级精密测量技术与人性化设计的便携式光学检测设备，凭借CIEXYZ标准滤光片阵列与高灵敏度CMOS传感器的核心架构，实现了可见光波段多参数的精准量化。该仪器不仅覆盖照度、色温、色品坐标等基础测量项目，还延伸出色容差、主波长、黑体偏离等衍生参数分析，严格遵循GB/T7922、CIES009:2018、JJG245等13项国际国内标准，经权威机构校准后，照度测量精度可达3%，色品坐标误差控制在0.003以内。TEK-200A色彩照度计配备2.8英寸高清电容触摸屏、4000mAh长续航锂电池及多协议通讯接口，既满足实验室精密标定需求，又适配现场快速检测场景，在LED照明、显示面板、市政工程、纺织印染等多个领域展现出稳定可靠的应用价值，为行业提供了兼具性价比与专业性的色彩照度测量解决方案。


TEK-200A色彩照度计的测量核心基于CIE（国际照明委员会）1931标准色度系统与光度学测量原理，通过“光学信号采集-电信号转换-数据算法处理-误差动态校正”的闭环链路，实现光参数的精准量化。其光学采集系统采用三层架构设计，最外层为专业余弦校正器，该校正器基于CIES009:2018标准研发，采用高透光亚克力扩散板与微结构光学设计，扩散板厚度3mm，表面粗糙度Ra≤0.1μm，能够将不同入射角度的光线均匀散射，确保仪器在0°~80°入射角度范围内，余弦响应误差≤5%，有效修正大角度入射时的能量衰减问题，这一设计在市政道路照明、室内天花板灯具检测等实际场景中尤为重要，可避免因测量角度偏差导致的数据失真。​

余弦校正器内侧搭载三组CIEXYZ标准滤光片，滤光片采用石英玻璃基底与多层dielectric镀膜工艺，每层镀膜厚度控制在纳米级精度，严格匹配CIE1931标准观察者的光谱响应曲线——其中X滤光片对应红色光感知波段（600~700nm），Y滤光片覆盖绿色光与亮度感知（500~600nm），Z滤光片适配蓝色光波段（400~500nm），三组滤光片的光谱透过率误差≤2%，能够将复杂光源的连续光谱精准分解为XYZ三刺激值信号。TEK-200A色彩照度计的核心感光元件为1/2.3英寸CMOS传感器，有效像素达200万，像素尺寸1.4μm×1.4μm，具备高灵敏度与低噪声特性，在400~700nm可见光波段实现1nm间隔的光谱采样，采样速率达1000Hz，确保光谱信息的完整性与实时性，传感器的暗电流控制在0.01nA以下，可减少弱光环境下的测量噪声。​

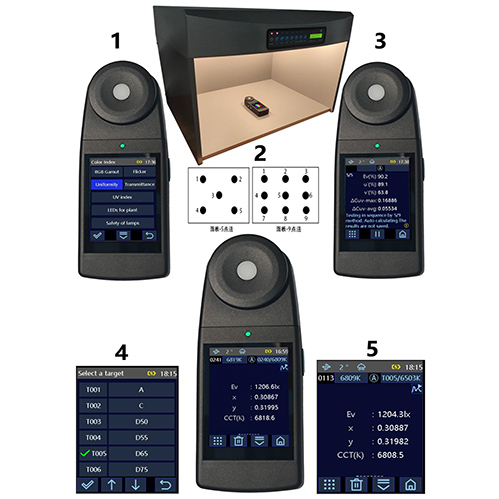

TEK-200A 色彩照度计

信号转换与数据处理环节由工业级32位MCU处理器主导，处理器主频达1GHz，内置浮点运算单元（FPU），能够快速完成光信号到电信号的转换与数据分析。TEK-200A色彩照度计的AD转换器精度达16位，采样率1MHz，可将CMOS传感器输出的模拟电信号转换为数字信号，再通过内置算法完成多参数计算：基于XYZ三刺激值，通过普朗克黑体辐射公式计算色温（CCT），利用CIE1931xy色品图转换色品坐标，结合麦克亚当椭圆模型计算色容差（SDCM），同时衍生出主波长（λd）、峰值波长（λp）、黑体偏离（Duv）等关键参数。整个数据处理过程在自动测量模式下仅需0.1~5秒，连续测量模式下可实现每秒10次的数据刷新，满足生产线高频次检测需求。​

误差校正技术是TEK-200A色彩照度计确保测量精度的核心保障，仪器支持HCAL色彩校正软件的三种校准模式：单点校正适用于日常精度维护，用户可选取500lx、5000lx等常用照度点，通过美能达CA410、拓普康BM7等标准仪器获取基准值，软件自动计算修正系数；多点校正覆盖10lx~100000lx范围内的5个以上校准点，适用于高精度测量场景，校准后照度精度可提升至3%，色品坐标xy误差缩小至0.003以内；复合校正则结合光谱与光度双重校准，针对LED、荧光灯等不同光源类型优化修正模型，进一步降低光源光谱特性带来的系统误差。此外，TEK-200A色彩照度计内置温度补偿算法，当工作环境温度偏离25℃基准时，每变化1℃自动补偿±0.01%的照度测量值，确保在-10~40℃工作温度范围内的精度稳定性。​


TEK-200A色彩照度计的技术参数覆盖测量性能、硬件配置、环境适配三大维度，各项指标均经过权威机构测试验证，符合相关国际国内标准。在测量性能方面，仪器的照度测量范围为1~200000lx，按量程细分可分为低照度段（1~100lx）、中照度段（100~10000lx）与高照度段（10000~200000lx），不同量程下的精度表现各有侧重：低照度段精度为±5%±1数值，中照度段为±3%±1数值，高照度段为±4%±1数值，重复性误差在低照度段≤0.5%±1数值，中高照度段≤0.3%±1数值，满足LED照明、显示面板等行业的精度要求。色温测量范围为1000~100000K，其中1000~10000K区间精度为±2%±10K，10000~100000K区间精度为±3%±20K，色品坐标xy的测量误差≤0.002（10~200000lx）与±0.0025（5~10lx），色容差测量分辨率达0.1SDCM，完全符合CIE关于色彩测量的精度规范。​

光学特性方面，TEK-200A色彩照度计的波长测量范围严格覆盖400~700nm可见光波段，波长分辨率1nm，光谱响应曲线与CIE1931标准观察者曲线的匹配度≥98%，确保色彩测量的人眼一致性。仪器采用2°标准观察者视角，适配小面积光源测量，同时支持10°大视角可选配置，满足大面积照明场景的检测需求。余弦校正器的角度响应误差在0°~60°范围内≤3%，60°~80°范围内≤5%，完全符合CIES009:2018对余弦响应的要求，能够准确测量非垂直入射的光线能量。此外，仪器的杂散光抑制比≥1000:1，可有效过滤环境中的干扰光线，提升复杂光环境下的测量稳定性。​

硬件配置上，TEK-200A色彩照度计配备2.8英寸TFT电容触摸屏，分辨率达800×480像素，显示亮度支持自动调节与手动调节（5档），在强光直射与昏暗环境下均能清晰显示测量数据。仪器内置3.7V4000mAh高容量聚合物锂电池，采用A+级电芯，循环充放电次数≥500次，满电状态下可支持24小时内8000次单次测量或4小时连续测量，待机时间长达72小时；充电接口采用Type-C接口，支持5V/2A快充，完全充满电仅需2.5小时，同时具备充电保护功能，避免过充、过放导致的电池损坏。通讯接口方面，仪器标配Type-CUSB接口与蓝牙5.0模块，USB接口支持USB2.0协议，数据传输速率达480Mbps，可连接电脑实现数据实时传输与控制；蓝牙5.0模块的有效传输距离达10米，支持与手机、平板等移动设备配对，配合专用APP实现无线操作与数据查看，部分型号还预留WIFI模块扩展接口，可适配工业互联网场景的远程管理需求。​

数据存储与处理功能丰富，TEK-200A色彩照度计内置存储空间可存储2000条测量数据，每条数据包含完整的测量参数、测量时间、环境温度等信息，支持按时间、参数类型等条件查询。仪器支持三种测量模式：自动模式适用于快速单点测量，可自动判断光源类型并优化测量参数；连续模式适用于动态光环境监测，数据刷新速率可在1~10次/秒之间调节；平均模式可设置3~100次测量的平均值输出，减少随机误差影响。数据导出格式支持CSV、Excel等通用格式，可直接导入数据分析软件或计量管理系统，配合PC端上位机软件，还能生成符合ISO标准的测量报告，报告包含测量数据、校准信息、环境条件等内容，满足合规审计需求。​

环境适应性方面，TEK-200A色彩照度计的工作温度范围为-10~40℃，相对湿度≤85%（无凝露），存储温度范围为-20~50℃，在高温、高湿环境下仍能保持稳定性能，适用于室内实验室、户外工程现场等多种场景。仪器的物理尺寸为154×62×39mm，重量约192g，配备防滑握柄与挂绳孔，便于手持操作与携带；测量头支持可拆卸设计与180度反向安装，配合M5螺母固定件，可适配狭小空间、特殊角度的测量需求，体现了人性化的工业设计理念。此外，仪器符合RoHS环保标准，机身采用阻燃级ABS材质，表面经过耐磨处理，具备一定的抗跌落能力（1米高度自由跌落至硬质地面无功能损坏），适应工业现场的使用环境。​


TEK-200A色彩照度计的使用操作涵盖基础操作、专项场景应用、数据管理与维护校准四大环节，其人性化设计与丰富功能适配不同用户的使用需求，无论是专业计量人员还是现场检测人员，都能快速上手操作。​

基础操作流程简洁明了，开机后仪器自动进入自检模式，依次检测光学系统、传感器、电池状态等关键部件，自检通过后进入主界面，用户可通过触摸屏选择测量模式、设置参数。测量模式选择方面，自动模式适合大多数常规场景，仪器自动识别光源类型并设置测量参数，只需将测量头对准被测光源，保持10~50cm的测量距离（根据光源大小调整），按下测量键即可获取照度、色温、色品坐标等核心参数；连续模式适用于监测光源参数的动态变化，如LED灯具的老化测试，启动后仪器持续测量并实时刷新数据，可通过暂停键冻结当前数据；平均模式则通过多次测量取平均值减少误差，适合高精度测量场景，用户可设置测量次数（3~100次），仪器完成测量后自动计算并显示平均值。参数设置功能支持温度单位（℃/℉）、照度单位（lx/fc）、色品坐标类型（xy/u'v'）的切换，还能设置数据刷新速率、自动关机时间（1~30分钟）等个性化参数。​

专项场景应用中，TEK-200A色彩照度计展现出强大的适配能力。在LED照明检测场景中，用户可选择“LED模式”，仪器针对LED光源的光谱特性优化测量算法，重点检测照度均匀性、色温一致性与色容差，配合积分球配件还能实现光通量测量。操作时，对于LED灯具，需在灯具下方1米处按GB50034标准布置测点（如5点法、9点法），依次测量各点照度值，计算均匀性（最小照度/最大照度），色容差需控制在3SDCM以内，确保批量生产的灯具色彩一致性。在显示面板检测场景中，仪器支持“显示模式”，可测量显示屏的色域覆盖率、色度均匀性、透过率等参数，采用9点法测量时，需将测量头紧贴屏幕表面，依次测量屏幕四角、四边中点与中心的色品坐标，计算最大偏差值，确保显示屏无明显色偏。在市政照明工程验收场景中，需遵循GB50034-2024标准，对道路、广场等区域的地面照度进行检测，道路照明需在行车方向按间距5米布置测点，测量路面平均照度、最小照度与均匀度，TEK-200A色彩照度计的便携性与快速测量能力可大幅提升验收效率，测量数据可直接导出至工程验收报告。​

数据管理与导出操作便捷，TEK-200A色彩照度计存储的测量数据可通过三种方式导出：USB连接电脑，仪器自动识别为移动存储设备，用户可直接拷贝数据文件；通过蓝牙连接移动设备，配合专用APP实现无线导出与数据共享；部分型号支持WIFI连接，可将数据上传至云端服务器，实现多设备数据同步与远程管理。PC端上位机软件功能丰富，支持数据编辑、曲线分析、报告生成等功能，用户可自定义报告模板，添加企业logo、测量标准、环境条件等信息，报告格式支持PDF、Word等多种类型，便于存档与提交审核。此外，仪器还支持数据打印功能，通过USB接口连接打印机，可实时打印测量结果，满足现场验收的即时需求。​

维护校准与常见故障排查是确保TEK-200A色彩照度计长期稳定运行的关键。日常维护方面，需定期清洁测量头的余弦校正器，使用柔软的无尘布蘸取少量无水乙醇轻轻擦拭，避免硬物刮伤或灰尘堆积影响测量精度；电池需定期充放电，长期不使用时需保持50%左右的电量，存储在干燥通风环境中，避免高温、高湿环境导致电池损坏；仪器机身可使用湿布擦拭，避免液体进入接口或内部电路。校准方面，建议校准周期为12个月，用户可联系具备资质的计量机构进行专业校准，也可通过HCAL校准软件自行校准，校准前需确保标准仪器的量值溯源有效，校准后需保存校准报告与修正系数。常见故障排查方面，若出现无数据输出，需检查电池电量是否充足、测量头是否连接良好；若测量数据偏差较大，可能是测量头污染、未进行校准或测量距离不当，需清洁测量头、重新校准或调整测量距离；若通讯接口无法正常工作，需检查连接线是否完好、驱动程序是否安装正确，蓝牙连接失败时可尝试重启蓝牙模块或重新配对。
​

小编极仪银飞总结TEK-200A色彩照度计通过深度优化的测试原理、全维度的技术参数与场景化的使用设计，构建了兼具精度、便捷性与性价比的光学测量解决方案。其基于CIE标准的光谱采集与数据处理机制，确保了色彩与照度测量的准确性与一致性；丰富的硬件配置与灵活的通讯方式，适配实验室精密标定与现场快速检测等多元场景；详细的操作指南与完善的维护体系，降低了用户的使用门槛，延长了设备的使用寿命。TEK-200A色彩照度计不仅满足LED照明、显示面板、市政工程等传统行业的测量需求，还能适配新能源、智能家居等新兴领域的技术发展，为行业质量控制与合规管理提供了可靠支撑。随着光学测量技术的持续进步，TEK-200A色彩照度计有望通过软件升级与功能拓展，进一步提升智能化水平与行业适配性，为用户创造更大的使用价值。
