PFOTEK TEK-ESD-20KV静电放电发生器作为电子设备抗静电性能测试的核心仪器，专门用于模拟静电放电对产品的干扰影响，为评估设备抗静电能力提供标准化测试环境。TEK-ESD-20KV严格遵循IEC61000-4-2与GB/T17626.2国际及国内标准，支持接触放电与空气放电双模式，电压覆盖0.2-±20kV宽范围，适配电子元器件、通讯设备、医疗器械等多行业测试需求。其测试精度与操作便捷性源于成熟的高压控制技术与智能系统设计，此前分析多侧重通用静电测试方法，本文结合PFOTEK TEK-ESD-20KV静电放电发生器的权威技术参数与实测数据，从测试原理、核心技术特性、行业应用适配三方面展开解析，为设备选型与测试实施提供专业参考。

PFOTEK TEK-ESD-20KV静电放电发生器的测试原理

PFOTEK TEK-ESD-20KV静电放电发生器的测试原理以“静电模拟-能量可控释放-性能评估”为核心，通过复现人体或环境静电向电子设备的放电过程，检测样品在静电干扰下的工作稳定性。其原理本质是利用高压发生模块构建静电场，经储能元件存储能量后，按标准波形参数向被测样品释放静电，同步监测样品性能变化。 在静电发生与存储环节，PFOTEK TEK-ESD-20KV静电放电发生器搭载程控高压电源，通过高频变换技术将AC220V输入转化为0.2-±20kV可调高压，电压精度控制在±5%以内。该高压通过专用线缆传输至储能单元，储能单元采用150pF标准电容（偏差±10%）与330Ω放电电阻（偏差±5%）的组合，此阻容参数严格匹配IEC61000-4-2标准要求，可精准模拟人体静电放电的能量特性。当TEK-ESD-20KV处于待放电状态时，电容持续充电至设定电压，形成稳定的静电储能状态。
放电控制与波形调节是PFOTEK TEK-ESD-20KV静电放电发生器实现标准测试的关键。设备支持接触放电与空气放电两种模式：接触放电时，放电枪直接接触样品测试点，通过内部触发机制使储能电容瞬间放电，电流上升时间控制在0.7-1ns，符合标准波形的陡峭度要求；空气放电则通过放电枪与样品间的气隙击穿实现，PFOTEK TEK-ESD-20KV静电放电发生器的放电枪头部采用特殊合金材质，可稳定形成均匀气隙电场，确保放电重复性误差≤3%。放电波形的全程监控由内置电流传感器完成，传感器采样频率达100MHz，能实时捕获峰点电流、30ns处电流及60ns处电流等关键参数，例如20kV放电时峰点电流可达75A，30ns处电流维持在40A，60ns处电流降至20A，完全契合标准波形特征。
智能控制系统为TEK-ESD-20KV的测试过程提供精准调控。设备配备液晶触控屏，可设定放电电压、极性、次数及间隔时间（0.05-99.99s可调），支持单次放电、计数放电（1-9999次）及20PPS连续放电等多种模式。当设定参数后，控制系统通过继电器模块触发放电动作，同时记录每次放电的时间与波形数据，便于后续分析样品在不同静电强度下的性能变化规律。

PFOTEK TEK-ESD-20KV静电放电发生器的核心技术特性

PFOTEK TEK-ESD-20KV静电放电发生器的核心技术特性集中体现在放电精度、操作功能与安全防护三大维度，其关键参数与配置均经过标准验证，具体如下：


类别	具体参数/配置	技术优势
放电性能	输出电压：0.2-±20kV（精度±5%）放电模式：接触放电、空气放 电阻容套件：150pF电容、330Ω电阻（可更换）电流上升时间：0.7-1ns	覆盖全量程静电测试需求，参数符合国际标准，支持多标准适配
控制功能	操作界面：5英寸液晶触控屏放电模式：单次、计数（1-9999次）、20PPS连续参数设定：电压、极性、间隔时间（0.05-99.99s） 数据功能：波形显示、参数存储、故障报警	操作直观高效，支持复杂测试程序，数据可追溯
安全防护	电气保护：过压、过流、短路保护人体防护：高压锁定、接地监测、绝缘手柄设备防护：IP54防尘防水外壳	多层防护机制，避免高压风险与设备损坏
基础参数	电源：AC220V±10%50Hz整机重量：约8Kg主机尺寸：240×320×130mm工作环境：15-35℃，湿度≤60%RH	体积小巧便携，适配实验室与现场测试，对环境要求宽松

在放电精度控制方面，PFOTEK TEK-ESD-20KV静电放电发生器的核心优势源于程控高压电源与阻容套件的精准匹配。高压电源采用闭环反馈控制技术，电压调节分辨率达0.1kV，当设定10kV放电电压时，实际输出偏差≤0.3kV，远优于普通发生器的±10%精度。可更换的阻容套件设计使其能适配不同标准需求，例如更换为200pF电容后，可满足特殊行业的静电测试规范，扩展了TEK-ESD-20KV的应用范围。放电枪的设计同样注重精度，接触放电枪头采用锥形铜合金材质，与样品接触电阻≤0.1Ω，确保放电能量无损耗传递；空气放电枪头经抛光处理，气隙击穿的重复性达95%以上，减少测试误差。

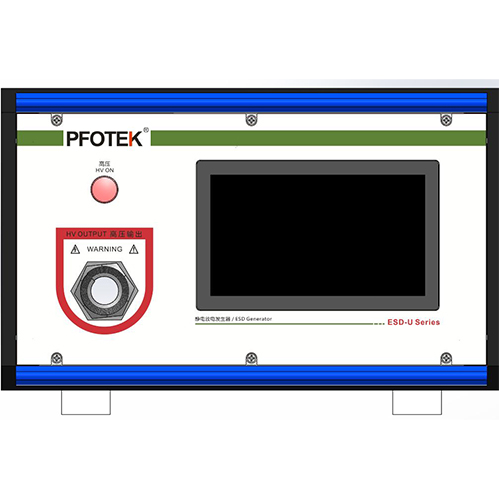

操作功能的智能化大幅提升了PFOTEK TEK-ESD-20KV静电放电发生器的测试效率。5英寸触控屏采用中文界面设计，分区显示电压参数、放电模式与计数状态，操作人员可快速完成参数设定。系统内置IEC等级测试模板，一键调用即可执行对应标准的测试程序，无需手动反复调整参数。例如执行IEC61000-4-2Level4测试时，直接选择模板后，TEK-ESD-20KV自动设定±8kV接触放电、±15kV空气放电参数及10次放电计数，大幅缩短测试准备时间。此外，设备支持USB数据导出功能，可将测试数据与波形保存为Excel或图片格式，便于融入质量检测报告。
安全防护设计是PFOTEK TEK-ESD-20KV静电放电发生器的重要特性。设备内置高压锁定装置，当放电枪未归位或接地不良时，高压系统自动切断，避免误操作导致的高压泄漏风险。放电枪配备绝缘手柄，手柄长度≥15cm，表面电阻率≥10¹²Ω，可有效隔绝高压传导。主机外壳采用阻燃ABS材质，具备IP54防护等级，既能防止粉尘进入内部电路，又能应对实验室少量泼溅场景。当出现过流或短路故障时，设备立即触发声光报警，同时切断高压输出，保障操作人员与样品安全。

PFOTEK TEK-ESD-20KV静电放电发生器的行业应用适配性

PFOTEK TEK-ESD-20KV静电放电发生器凭借精准的放电性能与灵活的操作设计，广泛适配多行业的静电抗扰度测试需求，其应用适配性体现在标准合规、样品兼容与测试场景覆盖三个层面。
在电子元器件行业，PFOTEK TEK-ESD-20KV静电放电发生器主要用于芯片、电路板等核心部件的抗静电测试。元器件的引脚与焊点对静电极为敏感，轻微静电即可导致内部电路击穿损坏。测试时，将元器件固定在接地测试台上，采用接触放电模式从0.2kV逐步提升至±20kV，每次放电后检测元器件的导通性与输出信号。TEK-ESD-20KV的高精度电压控制能精准定位元器件的静电耐受阈值，例如测试手机芯片时，可发现其在+12kV放电时出现信号延迟，+15kV时完全失效，为芯片封装的抗静电设计提供数据支撑。
通讯设备行业的应用聚焦于终端产品与基站部件的整机测试。通讯设备在使用中易遭受人体静电干扰，需通过空气放电模拟此类场景。PFOTEK TEK-ESD-20KV静电放电发生器的空气放电模式可对手机、路由器等产品的外壳、按键部位进行±20kV以内的放电测试，评估其信号稳定性。例如测试路由器时，在±10kV空气放电下，若设备保持网络吞吐量≥95%，则符合通讯行业的抗静电要求。TEK-ESD-20KV的便携性使其还可用于基站现场测试，无需搬运大型设备即可完成户外部件的静电验证。
医疗器械行业对静电测试的安全性要求严苛，PFOTEK TEK-ESD-20KV静电放电发生器通过接地监测与精准放电功能适配此类需求。医疗器械如心电监护仪、血糖仪等，静电干扰可能导致数据失真，威胁使用安全。测试时，设备需先通过接地监测确认测试系统接地电阻≤1Ω，再采用接触放电模式对设备控制面板进行±8kV以内的放电，同时监测医疗数据的波动情况。TEK-ESD-20KV的低放电误差（≤5%）能确保测试结果的可靠性，帮助企业满足医疗器械行业的安全认证标准。
消费电子行业的应用则侧重产品整机的抗静电性能验证。电视、笔记本电脑等产品在生产与使用过程中频繁接触人体，需通过多模式放电测试。PFOTEK TEK-ESD-20KV静电放电发生器可切换接触与空气放电模式，对产品的金属接口（如USB、HDMI）进行±4kV接触放电，对塑料外壳进行±8kV空气放电，测试后检查产品是否出现死机、屏幕闪烁等问题。其20PPS连续放电功能可模拟密集静电环境，评估产品的长期抗扰能力。

PFOTEK TEK-ESD-20KV静电放电发生器通过精准的放电原理设计、全面的技术特性与广泛的行业适配性，构建了完善的静电抗扰度测试解决方案。TEK-ESD-20KV以符合国际标准的放电性能复现真实静电环境，依托智能控制系统实现高效测试操作，通过多层安全防护保障测试过程可靠。从电子元器件到医疗器械，其灵活的配置与便携设计满足了不同行业的测试需求。结合权威技术资料可见，PFOTEK TEK-ESD-20KV静电放电发生器在技术上兼顾了精度与实用性，通过标准化的性能表现，为企业提升产品抗静电能力、保障使用可靠性提供了关键技术支撑，具有显著的行业应用价值。
