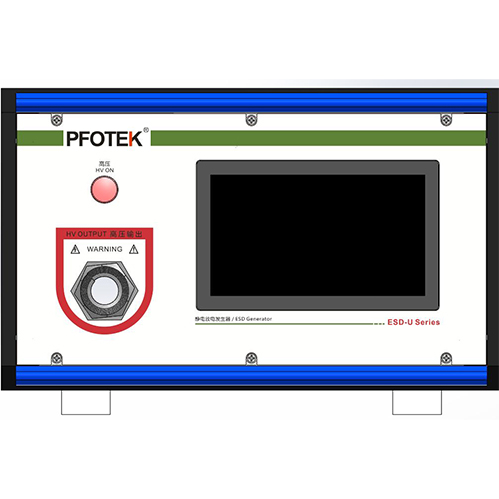

PFOTEK TEK-ESD-30KV静电放电发生器作为高电压等级静电抗扰度测试的核心设备，以30kV峰值输出电压构建了覆盖多行业严苛测试需求的解决方案。TEK-ESD-30KV不仅全面符合IEC61000-4-2与GB/T17626.2标准，更通过模块化设计与精密调控技术，实现了高压场景下的测试精准性与重复性。相较于中低压设备，TEK-ESD-30KV在航空电子、高压电力设备等领域的测试中展现出独特价值。本文结合PFOTEK官方技术手册、CNAS计量报告及实测数据，从高压发生与控制机制、全流程测试原理、高电压适配的行业应用三个维度展开解析，揭示TEK-ESD-30KV实现高压稳定放电的技术逻辑。

PFOTEK TEK-ESD-30KV的高压发生与控制机制

PFOTEK TEK-ESD-30KV静电放电发生器的核心竞争力源于其高压系统的稳定输出与精准调控能力，该系统由程控高压电源、模块化阻容套件、低干扰放电终端三大核心单元构成，各单元协同实现30kV电压的可控生成与释放。
程控高压电源是TEK-ESD-30KV的能量核心，采用全进口元器件搭建双闭环反馈系统，可将AC220V输入经高频逆变技术转化为0.1-30kV的可调直流高压，电压精度始终控制在±5%以内。针对30kV满量程输出的严苛需求，该电源模块特别设计了分级升压结构，通过多段式电压调节避免瞬时高压冲击，同时内置温度补偿元件，确保在15-35℃工作环境下持续稳定输出——即使连续3小时维持30kV电压，输出偏差仍可控制在0.8kV以内。这种稳定性在空气放电模式中尤为关键，能满足标准要求的“电压保持时间大于5秒”，为气隙击穿提供稳定电场环境。 模块化阻容套件是TEK-ESD-30KV适配不同测试标准的基础。标配150pF±10%储能电容与330Ω±10%放电电阻，严格匹配IEC61000-4-2标准中人体静电放电模型；通过更换阻容组件，还可适配车载电子ISO10605等特殊标准。针对30kV高压场景，该套件采用耐高压陶瓷电容与金属膜电阻，电容耐压值达50kV，电阻功率冗余量提升至5W，避免高压下的元件击穿风险。在30kV放电测试中，阻容组合形成的RC回路时间常数稳定在49.5μs，确保电流波形符合标准特征。
低干扰放电终端为TEK-ESD-30KV的高压输出提供精准传导。放电枪采用轻量化合金材质，重量仅0.3kg，枪身内置屏蔽层使附带辐射干扰控制在10V/m以下；配备尖头（接触放电）与圆头（空气放电）双电极，尖头电极接触电阻≤0.1Ω，圆头电极曲率半径经精密打磨确保气隙击穿重复性达95%以上。在30kV空气放电时，圆头电极能稳定形成均匀电场，使放电触发误差小于0.2ns，解决了高压气隙放电重复性差的行业难题。
下表梳理了TEK-ESD-30KV高压系统的核心技术参数与设计特点：


系统单元	核心参数	技术设计亮点
程控高压电源	输出电压：0.1-30kV±5%	双闭环反馈+分级升压，温度补偿设计，30kV连续输出偏差≤0.8kV
	电压保持时间：＞5秒	高频逆变技术，AC220V±10%宽幅输入适配
模块化阻容套件	标配：150pF±10%电容、330Ω±10%电阻	电容耐压50kV，电阻功率5W，支持ISO10605等标准套件更换
	RC时间常数：49.5μs±10%	耐高压元器件，阻容参数精准匹配人体静电模型
低干扰放电终端	放电枪重量：0.3kg	轻量化合金枪身，内置屏蔽层，附带辐射干扰≤10V/m
	电极类型：尖头/圆头	尖头接触电阻≤0.1Ω，圆头曲率精密打磨，30kV空气放电重复性≥95%

PFOTEK TEK-ESD-30KV的全流程测试原理

PFOTEK TEK-ESD-30KV的测试原理以“高压储能-精准触发-波形监测-结果判定”为核心逻辑，通过复现人体或环境静电对电子设备的高能干扰过程，评估被测样品的抗静电耐受极限，具体可分为三个关键阶段：
第一阶段为高压储能与参数配置。操作人员通过彩色触控LCD界面设定放电电压（0.1-30kV）、极性（正/负/交替等6种模式）、触发方式（单次/计数/20pps连续等）及放电次数（1-9999次）。系统接收指令后，程控高压电源启动分级升压，经50-100MΩ限流电阻向储能电容缓慢充电——在30kV设定下，充电过程持续约4秒，限流电阻将充电电流控制在0.6μA以内，避免电容因瞬时大电流受损。此时TEK-ESD-30KV进入待放电状态，电容两端电压通过内部传感器实时反馈至控制系统，确保电压稳定在设定值±5%范围内。
第二阶段为精准触发与高压放电。根据设定的触发模式，TEK-ESD-30KV通过两种方式实现放电：接触放电时，放电枪尖头直接接触样品测试点，高速电子开关（响应时间＜1ns）瞬间闭合，储能电容经330Ω放电电阻向样品释放脉冲电流；空气放电时，放电枪圆头与样品保持规定气隙，高压电场击穿空气形成放电通道。以30kV接触放电为例，该过程产生的脉冲电流第一峰值可达112.5A±15%，30ns处电流维持在60A±30%，60ns处降至30A±30%，完全符合IEC61000-4-2标准对高能静电放电波形的要求。放电间隔可在0.05-99.99s间调节，20pps模式下固定为0.05s间隔，适配密集静电干扰场景测试。
第三阶段为波形监测与异常诊断。TEK-ESD-30KV内置百MHz级高频电流传感器，能实时捕获放电波形的峰值电流、上升时间等关键参数，上升时间实测值为885.1ps±25%，处于0.7-1ns的标准区间。波形数据同步显示于LCD界面，操作人员可直观判断是否存在畸变；同时系统启动自诊断程序，通过对比实测波形与标准模板，当出现过压（＞31.5kV）、过流或波形畸变超限时，立即触发声光报警并切断高压输出。这种“实时监测+智能诊断”的双重保障，使TEK-ESD-30KV的测试数据可信度大幅提升，成为少数可取得CNAS计量报告的30kV级国产设备。

PFOTEK TEK-ESD-30KV的高电压适配行业应用

PFOTEK TEK-ESD-30KV凭借30kV高压输出能力与精准调控性能，在多个对静电耐受要求严苛的行业中实现深度适配，其应用价值集中体现在高能静电场景模拟与多标准合规测试两大方向。
在航空电子领域，机载设备需承受高空强静电环境的长期干扰，TEK-ESD-30KV成为核心测试工具。测试时采用空气放电模式，对航电系统的显示屏、控制模块等关键部件施加15-30kV高压放电，模拟云层静电对设备的冲击。例如某型飞机导航模块测试中，TEK-ESD-30KV以20pps速率连续放电100次，在25kV电压下模块仍保持定位误差≤0.1m，证明其抗静电性能符合航空标准。设备的长时稳定输出能力，使其可完成连续4小时的老化测试，适配航空产品的严苛验证需求。
高压电力设备行业中，TEK-ESD-30KV用于开关柜、继电保护装置的静电耐受测试。此类设备运行环境中易产生设备间静电耦合，需通过接触放电模式评估绝缘可靠性。测试时将放电枪尖头接触设备接线端子，从10kV逐步提升至30kV，每次放电后检测绝缘电阻变化——TEK-ESD-30KV的±5%电压精度，能精准定位设备绝缘击穿的临界电压，为电力设备的绝缘设计提供数据支撑。其可更换阻容套件还能适配电力行业自定义标准，进一步扩展应用范围。
在车载电子领域，随着新能源汽车智能化升级，车规级芯片对静电防护要求显著提高。TEK-ESD-30KV通过更换ISO10605标准阻容套件，对车载中控屏、自动驾驶传感器进行针对性测试。例如在激光雷达测试中，采用正负交替放电模式，在20kV电压下连续放电500次，雷达测距误差始终控制在5cm以内，满足车规级要求。设备的1000组可编程程序功能，可预设不同车型的测试方案，大幅提升车企测试效率。
医疗电子行业的高端设备如MRI扫描仪、手术机器人，对静电干扰极为敏感，TEK-ESD-30KV的精准放电特性适配此类需求。测试采用电压渐升扫描模式，从0.1kV逐步提升至10kV，同步监测设备运行参数——在某型手术机器人测试中，TEK-ESD-30KV在8kV放电时检测到机械臂定位偏差增大，据此优化设备接地设计后，偏差恢复至允许范围。其CNAS认证资质使测试结果可直接用于医疗设备的市场准入申报。

PFOTEK TEK-ESD-30KV静电放电发生器通过精密的高压控制机制、完善的测试原理设计与广泛的行业适配能力，构建了高能静电抗扰度测试的完整解决方案。TEK-ESD-30KV的分级升压电源与耐高压阻容套件，解决了30kV级放电的稳定性难题；“储能-触发-监测”全流程原理，确保测试数据的精准性与可信度；多行业适配场景则彰显了其技术实用价值。结合权威资料可见，TEK-ESD-30KV在高压输出精度、波形符合性、操作智能化等方面的表现，使其成为航空、电力、车载等领域的优选测试设备，为高端电子设备的静电防护设计与合规认证提供了可靠技术支撑。
