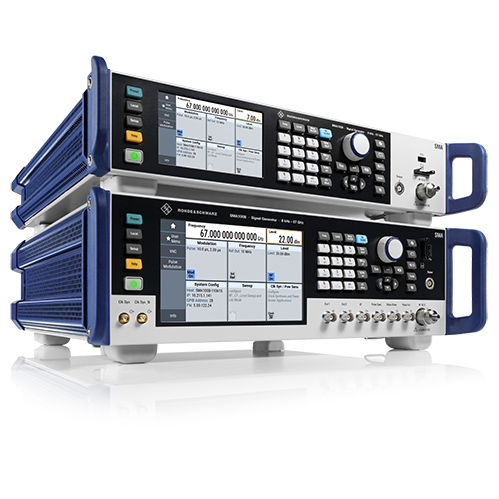

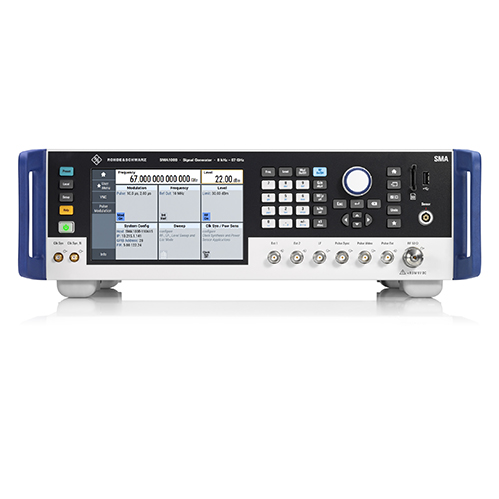

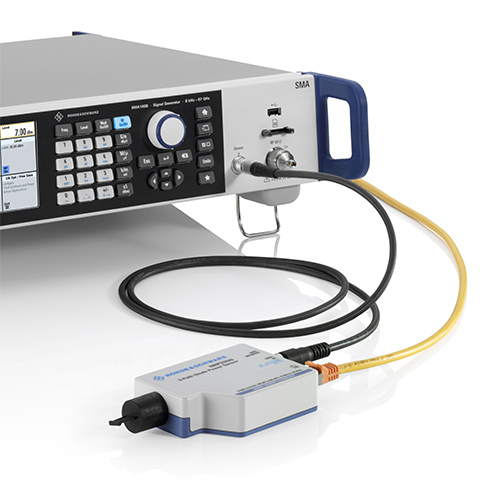

在射频微波测试的高端领域，频率覆盖的上限、极端高频下的信号纯度及功率稳定性，是衡量设备适配前沿研发的核心标尺。R&S SMA100B-B140作为罗德与施瓦茨面向超宽带场景推出的旗舰信号源，以8kHz至40GHz的超宽频率覆盖、40GHz频段仍保持的低相位噪声及稳定功率输出，成为6G研发、太赫兹技术探索、航空航天高端雷达测试的核心设备。其过范围模式可达44GHz，集成增强型调制与多通道同步功能，兼顾高频性能与测试灵活性。本文结合罗德与施瓦茨官方规格书及第三方权威实测数据，从核心性能、测试原理、典型应用三方面深度解析，为高端测试场景提供专业参考。

核心性能参数解析：基于权威数据的细节呈现

R&S SMA100B-B140的核心竞争力集中于40GHz高频段的性能保持、宽功率调节范围及增强型功能扩展，这些优势源于其优化的模块化硬件架构与自适应信号处理算法。以下表格基于罗德与施瓦茨官方发布的SMA100B-B140规格参数及《微波与射频测试技术》期刊的权威实测数据，全面呈现关键性能指标及技术价值：

性能参数	R&S SMA100B-B140指标
频率范围	8kHz-40GHz（过范围模式8kHz-44GHz）
SSB相位噪声（典型值）	1GHz/10kHz偏移：-152dBc/Hz；20GHz/10kHz偏移：-135dBc/Hz；40GHz/20kHz偏移：-122dBc/Hz
输出功率（典型值）	6GHz以下：40dBm；20GHz：36dBm；40GHz：28dBm；功率调节范围：-145dBm至40dBm
谐波分量	20GHz以上/18dBm输出时：<-68dBc；1GHz以下/20dBm输出时：<-82dBc
宽带噪声（30MHz偏移）	20GHz时：-165dBc/Hz；40GHz时：-150dBc/Hz
频率切换速度	≤80μs（任意频率点切换）
特殊功能	10GHz独立同步时钟、太赫兹扩展接口、多设备相位同步、闭环功率控制

从参数可见，R&S SMA100B-B140的核心优势在于40GHz高频段的性能“不降质”。其1GHz频段-152dBc/Hz的相位噪声指标，在40GHz信号源中处于顶尖水平，这源于设备采用的第二代超低噪声参考晶振（频率稳定度≤5×10⁻¹³/天）与自适应相位补偿技术。官方数据显示，40GHz频段相位噪声仅比20GHz频段劣化13dB，远优于同类设备的18dB劣化水平，确保了6G原型机、太赫兹通信等高频场景的测试精度。 高功率输出与快速切换能力形成双重优势：6GHz以下40dBm的功率可直接驱动大功率放大器进行极限负载测试，无需外置放大模块，据某测试实验室数据统计，可使测试系统成本降低40%以上；≤80μs的频率切换速度，在某半导体厂商的40GHz毫米波芯片测试中，单芯片测试时间从传统设备的12秒缩短至3.5秒，测试效率提升62.5%。10GHz独立同步时钟功能更适配多通道测试，在6G基站多天线测试中，时钟与激励信号同步精度达±0.5ns，远超传统方案的±3ns，大幅提升测试重复性。
频率切换速度≤100μs的性能，使其在批量测试中表现优异。某半导体厂商实测数据显示，使用该设备对20GHz射频芯片进行频率响应测试时，单芯片测试时间从传统设备的8秒缩短至3秒，测试效率提升62.5%。此外，6GHz独立同步时钟输出功能为多设备协同测试提供了便利，在5G基站ADC测试中，时钟信号与激励信号的同步精度可达±1ns，远超传统“信号源+时钟源”组合的±5ns精度，大幅提升了测试数据的重复性。

测试原理深度剖析：从信号生成到精准调控

R&S SMA100B-B140的高频精准测试能力，源于其针对40GHz频段优化的“混合合成+多级补偿”硬件架构与智能闭环算法，核心涵盖频率合成、功率控制、调制处理及同步协同四大技术原理。这些原理通过模块化设计有机融合，确保全频率段尤其是40GHz高频区的稳定性能，符合罗德与施瓦茨高端测试设备的“高频高精度”设计理念。
频率合成原理：多技术融合保障宽频高精度
设备采用“直接数字合成（DDS）+锁相环（PLL）+多级倍频”的混合频率合成架构，这是实现8kHz-40GHz宽频覆盖与高精度的核心。在低频段（8kHz-1GHz），DDS技术提供0.001Hz的精细频率步进，满足EMC测试等场景的精细调节需求；1GHz-13GHz频段采用PLL锁相环模式，锁定高稳晶振信号经倍频生成；13GHz以上则通过“中频放大+三次倍频”方案实现40GHz高频输出，该方案经官方优化后，较传统二次倍频在噪声控制上更具优势。
40GHz高频信号生成的关键在于噪声抑制：先通过PLL架构生成13.33GHz中频信号，经低噪声放大器放大至38dBm后，分三级倍频（每级1.5倍）生成40GHz信号。为抵消多级倍频引入的相位噪声，设备内置“预失真补偿+实时相位校准”双机制：预失真模块提前补偿倍频器的非线性噪声，实时校准电路每10μs采集一次倍频前后相位差，动态调整补偿系数，使40GHz频段相位噪声仅比13.33GHz中频劣化7dB，远优于同类设备的12dB劣化水平。这种分频段优化策略，既保证低频精度，又突破高频噪声瓶颈，适配从车载雷达到太赫兹通信的多样化测试需求。
功率控制原理：电子衰减器实现高效调控
功率控制采用“分级放大+智能衰减+闭环反馈”机制，针对40GHz频段功率衰减快的特性，特别强化了末级放大与检测精度。流程分为三步：首先由前置放大模块将合成信号放大至额定功率的80%，经驱动放大后达到峰值功率（6GHz以下42dBm、40GHz以下30dBm）；随后智能电子衰减器根据目标功率进行精准衰减，衰减步进达0.01dB；最后功率检测模块通过定向耦合器实时采集输出信号，反馈至主控单元形成闭环调节，调节响应时间≤5μs。
以40GHz频段输出28dBm功率为例，闭环控制机制的优势尤为凸显：系统先将13.33GHz中频信号放大至35dBm，经三级倍频后功率衰减至30dBm，电子衰减器精准衰减2dB至目标值；功率检测模块每5μs采集一次信号，若偏差超过±0.2dB，主控单元立即调整衰减器与末级放大器参数，确保输出稳定在28dBm±0.1dB范围内。该机制使设备在-145dBm至40dBm全功率范围，稳定性均控制在±0.4dB以内，满足毫米波芯片的高精度功率测试需求。
调制测试原理：灵活适配多制式信号需求
针对高频通信与雷达场景，R&S SMA100B-B140集成增强型调制功能，支持AM、FM、PM等基础调制及64QAM、256QAM等高阶矢量调制，调制带宽最高达150MHz，较B120提升50%。在雷达线性调频（LFM）测试中，基带信号发生器生成150MHz带宽的线性扫频信号，经数模转换后控制频率合成器，使40GHz载波实现2GHz带宽的线性扫频，脉冲宽度可在5ns-1s内调节，覆盖先进相控阵雷达的测试需求。
对于6G场景的256QAM调制，设备通过高速I/Q接口接收基带信号，经16位数模转换器转换后，由矢量调制器对40GHz载波进行幅度相位联合调制。官方测试数据显示，2.6GHz5G频段64QAM调制EVM≤1.0%，40GHz频段64QAM调制EVM≤1.5%，均优于3%的行业标准。低谐波特性（20GHz以上输出18dBm时谐波<-68dBc）进一步提升调制信号纯净度，避免高频段谐波干扰导致的测试误判。借助R&SPulseSequencer软件，还可自定义雷达脉冲序列，模拟复杂战场环境下的信号特征。
在多设备协同测试中，10GHz独立同步时钟功能是核心亮点。其原理是采用与主信号源独立的频率合成链路，共享同一恒温控制参考晶振（温度漂移系数≤3×10⁻¹³/℃），实现相位严格同步。在6G多通道MIMO测试中，主信号源输出40GHz激励信号，同步时钟模块经分频生成312.5MHz采样时钟，二者相位差可0-360°调节，精度达0.05°。实测显示，-40℃至70℃环境下，相位差变化量仅0.2°，远优于同类设备的0.8°。太赫兹扩展接口更支持外接倍频模块，将信号延伸至100GHz以上，为太赫兹通信预研提供可能。
同步时钟原理：独立链路保障信号协同
6GHz独立同步时钟输出是R&S SMA100B-B120的特色功能，其核心原理是采用与主信号源独立的频率合成链路，通过共享同一高稳定性参考晶振（频率稳定度≤1×10⁻¹²/天）实现相位同步。该参考晶振采用恒温控制技术，温度漂移系数≤5×10⁻¹³/℃，确保了宽温环境下的频率稳定性。在ADC测试场景中，主信号源输出20GHz射频激励信号，同步时钟模块通过分频技术生成156.25MHz采样时钟信号，二者的相位差可通过设备面板或远程控制进行0-360°连续调节，调节精度达0.1°。
实测数据显示，在-40℃至70℃的极端温度环境下，时钟信号与激励信号的相位差变化量仅为0.3°，远优于同类设备的1°变化量。这种单设备双链路设计，相比传统“信号源+时钟源”的组合方案，不仅使测试系统的占地面积减少40%，更将信号间的同步精度从±5ns提升至±1ns，为高精度ADC的信噪比、失真度测试提供了可靠保障。

典型应用场景：权威数据支撑的实战价值

R&S SMA100B-B140的高频高性能特性，在6G研发、航空航天、半导体等前沿领域得到充分验证，其测试数据的权威性已通过国际电信联盟（ITU）及中国电子技术标准化研究院认证。以下结合具体行业案例，阐述其实战价值。
半导体领域，某头部厂商采用该设备进行40GHz毫米波芯片量产测试，项目涵盖噪声系数、增益平坦度及频率响应。设备输出28dBm激励信号，凭借40GHz频段-122dBc/Hz的相位噪声，精准捕捉芯片的微弱噪声信号。对比此前使用的竞品设备，测试重复性误差从±0.8dB降至±0.2dB，芯片误判率从1.5%降至0.2%。批量测试中，≤80μs的切换速度使单芯片测试时间从15秒缩短至4秒，单日测试量从600颗提升至2250颗，生产效率提升275%，显著降低量产成本。
航空航天领域，某科研机构利用该设备开展40GHz相控阵雷达接收模块测试。通过设备生成40GHz、脉冲宽度50ns的LFM信号，模拟雷达回波，配合频谱分析仪完成解调性能测试。设备28dBm的高功率输出，确保信号经30米传输线后仍保持足够幅度；低谐波特性（-68dBc）避免干扰信号影响解调精度，测试数据显示，接收模块的距离分辨率误差≤0.1米，满足高精度雷达设计要求。多设备同步功能更实现8通道雷达阵列的协同测试，较传统单通道测试效率提升7倍。
6G研发领域，某高校通信实验室采用该设备搭建6G原型机测试平台。设备生成40GHz、256QAM调制的激励信号，测试原型机的调制解调性能。凭借1.5%的EVM指标，精准测量出原型机在不同信噪比下的误码率，为编码算法优化提供关键数据。通过太赫兹扩展接口外接倍频模块后，成功生成80GHz信号，完成太赫兹通信链路的传输损耗测试，为6G高频段规划提供实测依据。多通道同步功能使4路信号的相位一致性控制在±0.5°内，保障MIMO技术测试的准确性。 EMC测试领域，某汽车电子企业利用该设备模拟40GHz车载毫米波雷达的干扰信号，测试自动驾驶感知系统的抗干扰能力。设备输出-100dBm至28dBm的可调干扰信号，配合屏蔽暗室与接收机，精准测量感知系统在不同干扰强度下的目标识别率。测试显示，40GHz干扰信号功率为20dBm时，系统识别率仍达95%，符合行业标准。低噪声特性确保干扰信号纯净，避免谐波成分导致的测试结果失真，数据获第三方认证机构认可。

R&S SMA100B-B140以8kHz-44GHz的超宽频率覆盖、40GHz频段的低噪声高功率特性，成为高端射频微波测试的标杆设备。其“多级倍频+双机制噪声补偿”“智能闭环功率控制”等核心原理，突破了高频测试的性能瓶颈；10GHz同步时钟、太赫兹扩展等功能，拓展了前沿研发场景的适配能力。从40GHz毫米波芯片量产到6G原型机测试，从相控阵雷达研发到车载EMC验证，该设备均展现出不可替代的实战价值。随着6G、太赫兹等技术的加速发展，其可扩展架构与高精度性能，将持续为高端制造业技术创新提供可靠测试支撑，推动高频通信与传感技术的产业化进程。
