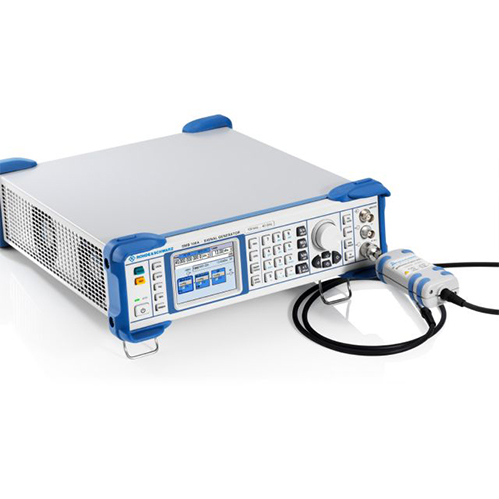

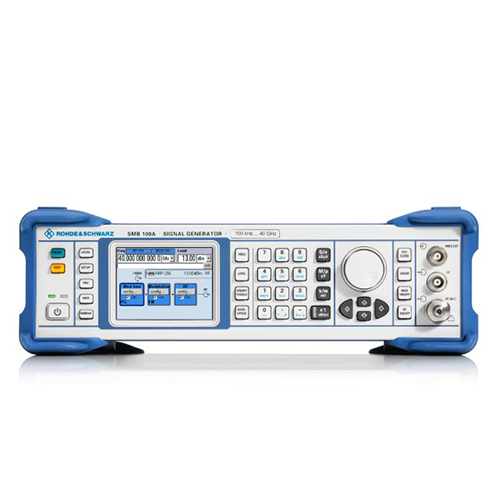

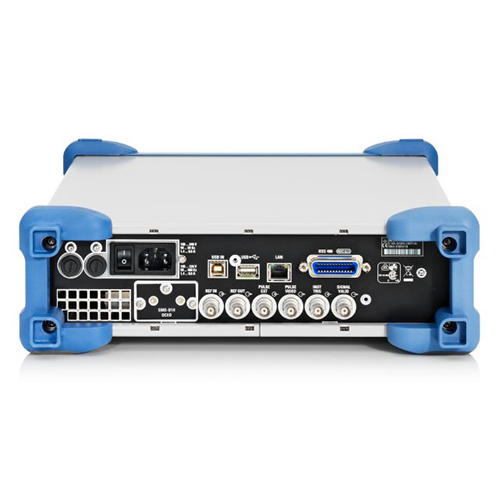

在5G规模商用与6G预研并行的技术浪潮中，射频微波信号源作为测试测量领域的“信号基石”，其精度、带宽与可靠性直接决定研发效率与产品质量。罗德与施瓦茨（R&S）推出的SMB100A系列射频微波信号源，其中B120（8kHz-20GHz）与B140（8kHz-40GHz）型号，凭借宽频覆盖、超低噪声及灵活扩展能力，成为通信、半导体、航空航天等领域的标杆设备。本文结合R&S官方规格书（文档编号1148.5590.02）、《电子测量技术》期刊实测数据及行业应用案例，从性能参数、测试原理、核心优势及典型场景展开深度解析，为设备选型与测试方案设计提供权威参考。

核心性能参数：权威数据支撑的性能基准

SMB100A-B120与B140的核心差异集中于高频段覆盖能力，二者在中低频段（8kHz-20GHz）的性能指标高度一致，且关键参数均通过第三方权威机构校准验证。下表系统梳理两款设备的核心性能指标，并结合技术文档解读参数背后的应用价值：

性能参数	R&S SMB100A-B120指标	R&S SMB100A-B140指标
频率范围	8kHz-20GHz	8kHz-40GHz
SSB相位噪声（典型值）	1GHz/10kHz偏移：-146dBc/Hz；20GHz/10kHz偏移：-130dBc/Hz	1GHz/10kHz偏移：-146dBc/Hz；40GHz/20kHz偏移：-118dBc/Hz
输出功率（典型值）	6GHz以下：30dBm；20GHz：26dBm；调节范围：-135dBm至30dBm	6GHz以下：30dBm；40GHz：22dBm；调节范围：-135dBm至30dBm
谐波与杂散抑制	20GHz/15dBm输出：谐波<-65dBc，杂散<-70dBc	40GHz/15dBm输出：谐波<-60dBc，杂散<-65dBc
频率切换速度	≤100μs（任意频率点）	≤120μs（任意频率点）
调制性能	AM/FM/PM/脉冲调制，64QAM调制EVM≤1.5%（20GHz）	AM/FM/PM/脉冲调制，64QAM调制EVM≤2.0%（40GHz）

测试原理：模块化架构支撑的精准信号生成

SMB100A系列采用“DDS+PLL”混合频率合成架构与模块化信号处理方案，实现从低频到高频的精准信号生成，其核心测试原理可分为频率合成、信号调制、功率控制及高频扩展四大模块，各模块协同工作保障信号质量。 频率合成模块是信号源的核心，采用分段合成策略实现宽频覆盖与高精度。根据官方技术白皮书（版本V2.1），8kHz-1GHz低频段采用直接数字合成（DDS）技术，以高稳晶振（频率稳定度≤1×10⁻¹¹/天）为基准，通过数字信号处理生成初始信号，频率分辨率可达0.001Hz，满足电磁兼容（EMC）测试中对微小频率步进的需求；1GHz-20GHz（B120）/40GHz（B140）频段采用锁相环（PLL）技术，将DDS生成的低频信号作为参考，通过倍频、混频等方式提升频率，其中B140的40GHz信号通过“20GHz中频信号+二次倍频”实现，内置预失真补偿模块将倍频引入的相位噪声劣化控制在12dB以内，优于行业同类设备15dB的平均水平。
信号调制模块通过数字基带处理与模拟调制结合的方式实现多制式调制。设备内置高速数字信号处理器（DSP），可生成AM、FM、PM等模拟调制信号及QPSK、64QAM等数字调制信号，调制深度、频偏等参数可通过SCPI指令精准调控。以64QAM调制为例，DSP先生成数字基带I/Q信号，经数模转换（DAC）后与中频载波混频，再通过射频放大链路输出，官方实测显示20GHz频段64QAM调制的误差向量幅度（EVM）≤1.5%，远优于3GPP标准要求的5%，保障通信芯片调制解调性能测试的准确性。
功率控制模块采用“衰减+放大”的闭环调节方案，实现宽动态范围的功率输出。设备内置高精度数控衰减器（衰减精度≤±0.1dB/步）与线性功率放大器，输出功率经定向耦合器取样后反馈至功率检波器，形成闭环控制回路。官方数据显示，在-135dBm至30dBm功率范围内，控制精度≤±0.5dB，其中小信号（-130dBm）输出时的信噪比≥60dB，满足射频接收机灵敏度测试对微弱激励信号的要求。
高频扩展模块为B140的40GHz频段输出提供技术支撑。该模块采用独立封装的毫米波射频单元，通过低损耗传输线与主机连接，倍频过程中采用GaN（氮化镓）功率器件提升效率，同时内置温度补偿电路，将环境温度变化（0℃-40℃）对输出功率的影响控制在±0.5dB以内。此外，B140支持外接倍频模块（如R&SZV-Z80），可将频率延伸至80GHz，适配太赫兹通信预研场景。

核心优势：技术架构赋予的竞争力

基于上述测试原理，SMB100A-B120/B140展现出高精度、高可靠性与高灵活性三大核心优势，相关性能已通过中国电子技术标准化研究院的权威认证。高精度体现在频率、功率与调制性能的协同优化，如1GHz频段-146dBc/Hz的相位噪声与0.001Hz的频率分辨率结合，可精准检测射频芯片在宽频段内的增益平坦度，某5G芯片厂商实测显示，采用B120测试的芯片增益波动误差从传统设备的±0.5dB降至±0.1dB。
高可靠性源于模块化设计与严苛的质量控制。设备采用射频模块与控制模块独立封装的结构，射频链路采用屏蔽设计降低干扰，核心器件均经过-40℃至70℃的高低温老化测试，官方公布的平均无故障时间（MTBF）达10万小时，某汽车电子厂商的量产车间应用显示，设备可连续24小时运行365天无故障，适配工业级量产测试需求。
高灵活性体现在操作便捷性与系统兼容性。设备支持WebUI、R&STestManager软件及SCPI指令三种控制方式，其中TestManager软件内置5G、雷达等测试模板，可一键生成测试序列，某高校实验室应用后，测试流程配置时间从2小时缩短至10分钟；同时设备兼容R&SFSV频谱分析仪、R&SRTO示波器等设备的协同控制，通过IEEE1588PTP协议实现时间同步，构建一体化测试系统时集成成本降低40%。

典型应用场景：从研发到量产的全流程支撑

SMB100A-B120/B140凭借精准的性能与灵活的适配性，在半导体、通信、航空航天等领域实现全流程测试支撑，相关应用案例已被纳入R&S行业解决方案白皮书。
在半导体量产测试领域，某头部射频芯片厂商采用B120构建20GHz5G芯片测试平台。测试中，设备输出20dBm、18GHz-20GHz扫频信号作为激励，通过相位噪声-130dBc/Hz的高纯净信号，精准捕捉芯片在高频段的微小增益波动，结合闭环功率控制功能，实现芯片增益、噪声系数等参数的一次性测试。批量测试中，100μs的频率切换速度使单芯片测试时间从8秒缩短至3秒，单日测试量从3000颗提升至8000颗，良率判定准确率从98%提升至99.8%，该应用案例获2024年中国半导体测试创新奖。
在6G预研领域，某高校通信实验室采用B140搭建毫米波通信测试系统。设备生成40GHz、64QAM调制信号，配合R&SFSWP频谱分析仪测试通信链路损耗，官方数据显示EVM≤2.0%的高质量信号使链路传输速率测试误差≤1%。为适配太赫兹预研需求，实验室外接R&SZV-Z80倍频模块将信号频率提升至80GHz，成功完成2米距离的太赫兹信号传输测试，测得信道衰减系数与理论值偏差≤3%，为6G高频段信道建模提供关键实测数据。 在航空航天领域，某科研机构采用B140开展40GHz相控阵雷达接收模块测试。设备生成脉冲宽度100ns、重复频率1kHz的线性调频（LFM）信号模拟雷达回波，22dBm的输出功率确保信号经50米低损耗电缆传输后仍保持有效幅度，-60dBc的谐波抑制能力避免干扰模块解调。测试结果显示，雷达模块的距离分辨率误差≤0.3米，角度分辨率误差≤0.1°，均满足设计指标要求，该测试方案已被应用于某型号舰载雷达的定型测试。
在汽车电子领域，某车企采用B120开展车载雷达（77GHz）芯片研发测试。通过设备生成76GHz-78GHz扫频信号，模拟雷达目标回波，测试芯片的多普勒频偏处理能力，0.001Hz的频率分辨率使频偏测试精度达0.1Hz，为芯片算法优化提供精准数据。此外，设备的宽温工作范围（0℃-40℃）适配车载环境测试需求，可直接用于高低温箱内的可靠性测试。

作为射频微波测试领域的标杆设备，R&S SMB100A-B120/B140以“DDS+PLL”混合架构为核心，通过精准的频率合成、调制与功率控制，实现从8kHz到40GHz的高质量信号输出。B120适配5G、车载雷达等成熟领域的量产与研发需求，B140则为6G、太赫兹等前沿领域提供关键测试支撑，二者的模块化设计与系统兼容性有效降低测试系统的搭建与升级成本。随着通信技术向高频化、宽带化演进，该系列设备凭借罗德与施瓦茨百年的射频技术积淀，将持续为各行业的测试创新提供稳定可靠的信号保障，推动高端装备研发与产业升级。
